APD12702 大光敏面APD光電探測器模塊

產品概述：

APD12702 APD光電探測器光敏面有3mm那么大，然后帶寬還有40M 和 80M 2種可以選擇，增益有10^4，噪聲電壓5mV。

關鍵詞： 紫外光電探測器 APD 空間光輸入 400-1100nm

產品型號：APD12702

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

1. 概述

雪崩光電探測器(APD)設計用于提供比標準PIN探測器更強的靈敏度和更低的噪聲，非常適合于低光功率級別的應用。我們除了標準的APD之外，還提供具有可變?cè)鲆?即M因子)的版本。

一般而言，雪崩光電二極管利用內部增益機制來增加靈敏度。將一個較高的反向偏壓施加到該二極管來產生強電場。當入射光子產生一個電子空穴對時，電場使電子加速，導致由碰撞電離產生次級電子。所產生的電子雪崩將產生幾百倍的增益因子，用倍增因子M表示，M與反向偏壓和溫度呈函數關系。一般而言，M因子隨溫度降低而增大，隨溫度升高而減小。類似地，M因子將在反向偏置電壓升高時增大，在反向偏置電壓降低時減小。

APD12702集成了熱敏電阻，可調節偏置電壓，以補償溫度變化對M因子產生的影響。

2. 特點

溫度補償
紫外增強
選配FC法蘭
高靈敏度
大光敏尺寸（3mm）
30mm光學籠式系統

3. 應用

探測弱光信號
熒光測量
化學分析儀器

4. 規格

型號	APD12702A-40M	APD12702A-80M
材料	Si
波長范圍	300-1000nm
光敏區域直徑	3mm
響應度 @M=1	0.5A/W @ 800nm
帶寬a	DC-40MHz	DC-80MHz
上升時間a	8.5ns	4.8ns
增益a	1.8x10^4V/W	3.0x10^4V/W
飽和光功率	256uW	153uW
噪聲電壓a	5mVpp	8mVpp
最大輸出電壓a	4.6V	4.6V
噪聲等效功率	5.56pW/√Hz	5.37pW/√Hz
工作電壓	9V
工作電流	<200mA
輸出阻抗	50Ω
輸出耦合方式	DC
輸出接頭	SMA female
工作溫度	-10~65℃
存儲溫度	-40~85℃

備注：

a 對于高阻負載

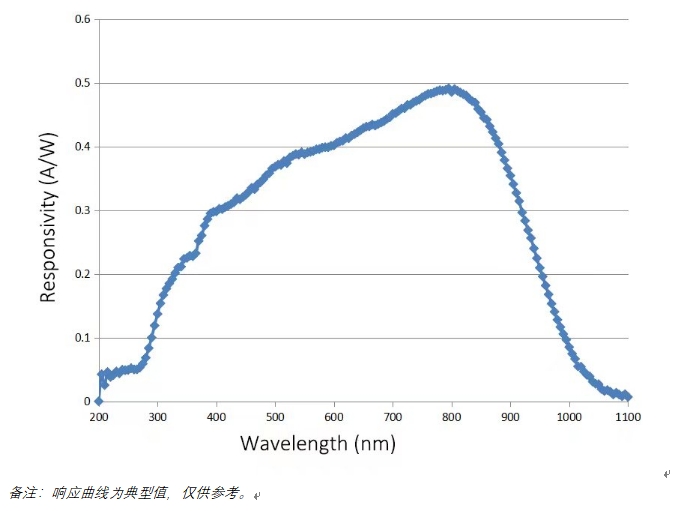

5. 響應曲線

6、發貨清單

序號	物資名稱	數量	單位	備注
1	光電探測器	1	個
2	電源適配器	1	個	9V
3	SMA轉BNC射頻線	1	根
