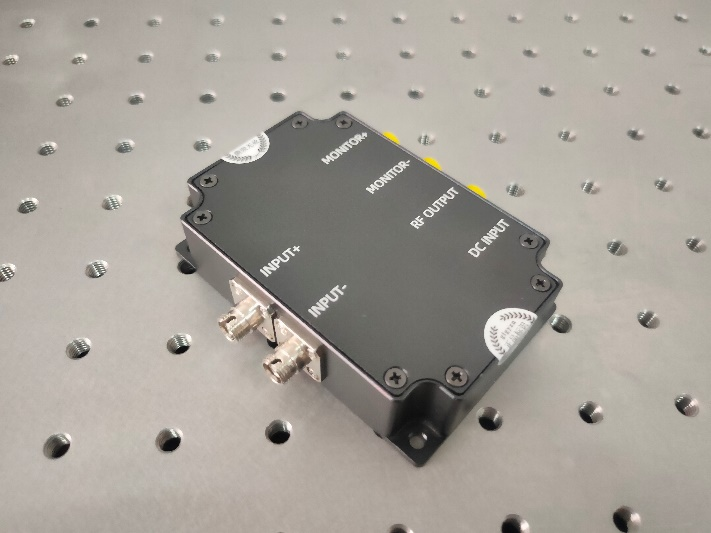

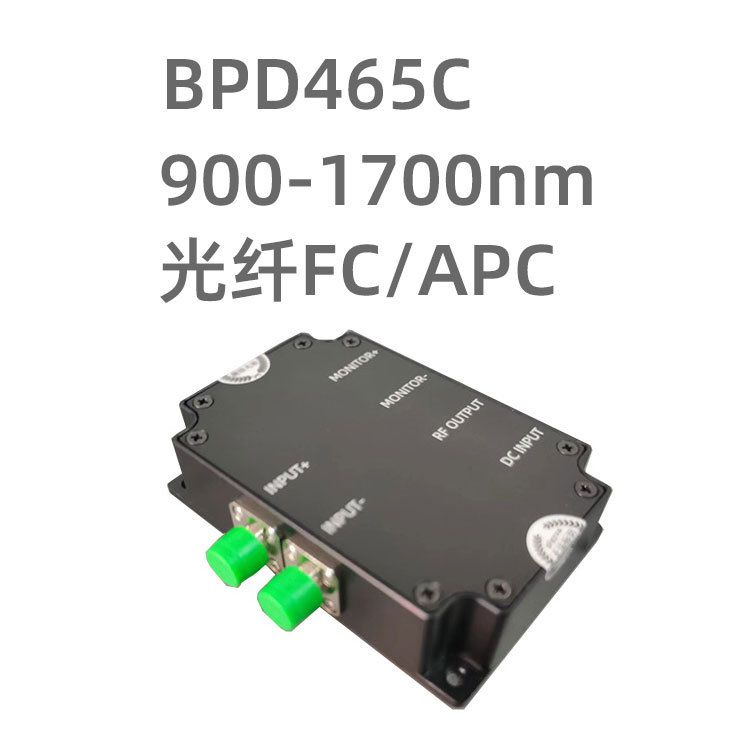

BPD465C 平衡光電探測模塊
產品概述：BBPD465C 系列平衡光電探測器為國產平衡光電探測器，自主研發，參數優秀，目前被廣泛應用于OCT、分布式光纖傳感、測風雷達等應用系統中，支持定制。
產品型號：BBPD465C
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
簡介：
BBPD465C 系列平衡光電探測器，內部采用2顆高度一致的InGaAs/PIN的光電二極管作光電轉換，采用光纖FC/APC接頭輸入，同時內置放大電路，擁有>25dB以上的共模抑制比，多種帶寬可選。平衡探測器用途廣泛，被廣泛應用于OCT、分布式光纖傳感、測風雷達等應用系統。
應用：
- DVS/DAS
- 光纖傳感
- 相干探測
- 測風雷達
- OCT
規格參數：
| 屬性 | BPD465C-10M | BPD465C-75M | BPD465C-200M | BPD465C-400M | BPD465C-DAS-200M |
|---|---|---|---|---|---|
| 材料 | InGaAs/PIN | InGaAs/PIN | InGaAs/PIN | InGaAs/PIN | InGaAs/PIN |
| 光譜范圍 | 900-1700nm | 900-1700nm | 900-1700nm | 900-1700nm | 900-1700nm |
| 輸入接口 | FC/APC | FC/APC | FC/APC | FC/APC | FC/APC |
| 響應度 | 0.9A/W @ 1550 nm | 0.9A/W @ 1550 nm | 0.9A/W @ 1550 nm | 0.9A/W @ 1550 nm | 0.9A/W @ 1550 nm |
| 共模抑制比 | >26dB | >25dB | >25dB | >25dB | >25dB |
| RF帶寬 | DC-10MHz | DC-75MHz | DC-200MHz | DC-400MHz | DC-200MHz |
| RF上升時間 @50Ω負載 | 40ns | 5ns | 1.8ns | 1.0ns | 1.8ns |
| RF增益 | 300kV/A | 88.5kV/A | 18.3kV/A | 4.5kV/A | 80kV/A |
| 最小光功率 @1550nm | -54.2dBm (3.76nw) | -39.0dBm (0.13uw) | -33dBm (0.5uw) | -29dBm (1.25uw) | -35dBm (0.32uw) |
| 飽和光功率 @1550nm | -22dBm (6.25uw) | -14.2dBm (37.6uw) | -7.4dBm (180uw) | -1.36dBm (730uw) | -15.6dBm (27.8uw) |
| 噪聲電壓 @50Ω負載 | <18mVpp | <20mVpp | <18mVpp | <10mVpp | <30mVpp |
| RF輸出阻抗 | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω |
| RF輸出擺幅 @50Ω負載 | ±2.0V | ±2.0V | ±2.0V | ±2.0V | ±1.0V |
| 工作電壓 | 12VDC ±10% | 12VDC ±10% | 12VDC ±10% | 12VDC ±10% | 12VDC ±10% |
| 工作電流 | <200mA | <200mA | <200mA | <200mA | <200mA |
| 輸出接頭 | SMA | SMA | SMA | SMA | SMA |
| 工作溫度 | -20~65℃ | -20~65℃ | -20~65℃ | -20~65℃ | |
| 存儲溫度 | -40~85℃ | -40~85℃/td> | -40~85℃ | -40~85℃ | -40~85℃ |
| 外形尺寸 | 90mm x 60mm x 22mm（長x寬x厚，不含連接器） | 90mm x 60mm x 22mm（長x寬x厚，不含連接器） | 90mm x 60mm x 22mm（長x寬x厚，不含連接器） | 90mm x 60mm x 22mm（長x寬x厚，不含連接器） | 90mm x 60mm x 22mm（長x寬x厚，不含連接器） |
定制平衡光電探測器：
如果您要找的平衡探測器型號參數不在上表中，您可以聯系我們的工程師，我們可以為您提供定制光電探測服務。
定制光電探測器，我們擁有豐富的經驗，目前為國內醫療器械，半導體，測風雷達等行業客戶提供定制方案。

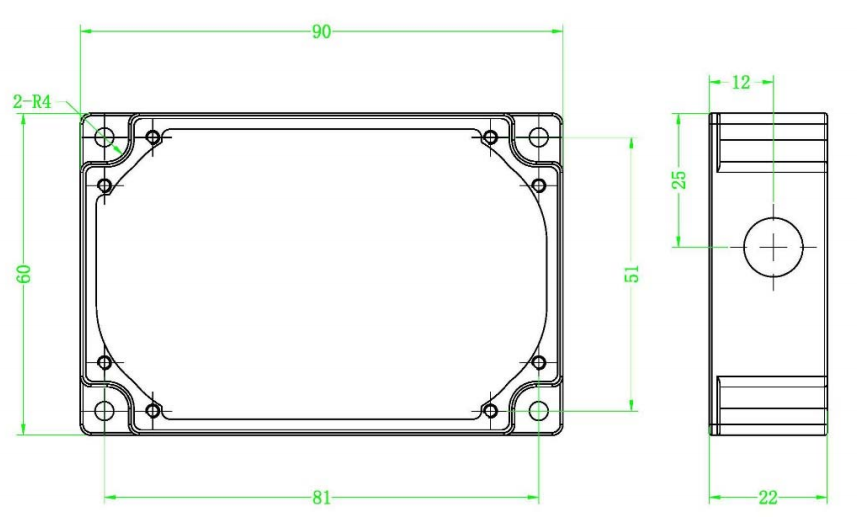

機械尺寸

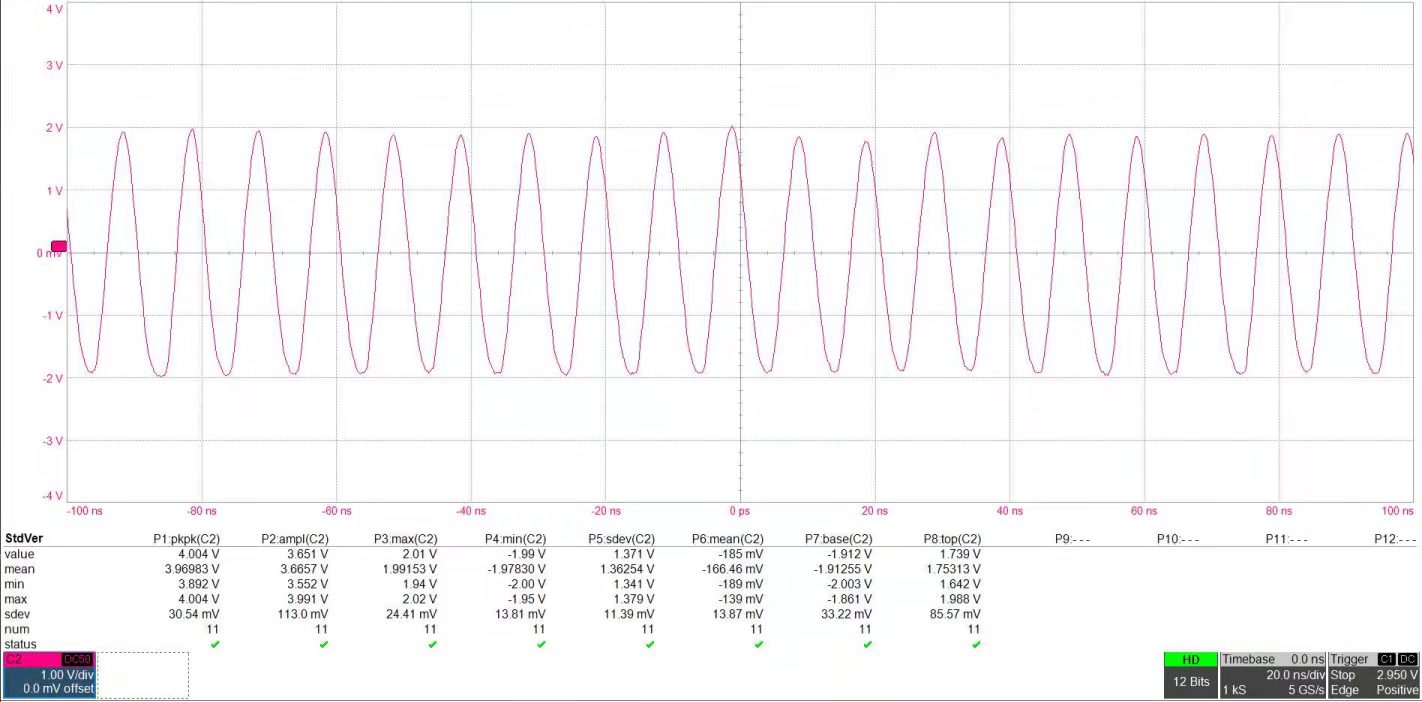

測試示波器截圖：

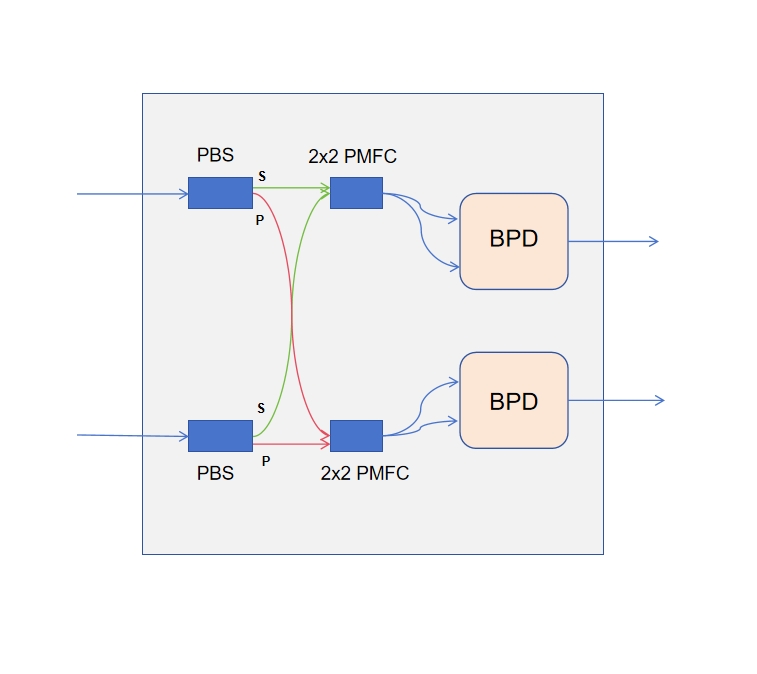

平衡探測器應用實例DAS系統
平衡探測器應用實例DAS系統
