APD1064 APD光電探測器模塊可用于大氣氣溶膠雷達 1064nm增強
產品概述：該款探測器選用1064nm增強的雪崩硅光電二極管，響應波長400-1100nm，采用空間光輸入（可選配FC法蘭），非常適合用于大氣氣溶膠雷達使用。
產品型號：APD1064
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
特性
- M 因子溫度補償
- APD 過流保護
- 多種帶寬可選
- 低噪聲
- DC9-12V 單電源供電
- 全金屬外殼，屏蔽性能優良
- M6 螺紋孔，便于安裝
- 自由空間耦合，30mm 光學籠式系統安裝孔
應用
- 探測超弱光信號
- 大氣探測
- 激光雷達
- 大氣氣溶膠激光雷達
- 云層分析
- 沙塵暴監測
規格
| 型號 | APD1064A-10M | APD1064A-50M | APD1064A-200M |
|---|---|---|---|
| 材料 | Si | ||
| 波長范圍 | 400-1100nm | ||
| 光敏區域直徑 | 0.8mm | ||
| 響應度 @M=1 | 0.36A/W @ 1064nm | ||
| 帶寬a | DC-10MHz | DC-50MHz | DC-200MHz |
| 上升時間a | 40ns | 8ns | 2ns |
| 增益bc | 9.7x10^6V/W | 1.9x10^6V/W | 8x10^5V/W |
| 飽和光功率c | 0.32uW | 1.7uW | 3.8uW |
| 噪聲電壓a | 18mVpp | 18mVpp | 18mVpp |
| 最大輸出電壓b | 3.2V | 3.2V | 3.2V |
| 噪聲等效功率 | 0.12pW/√Hz | 0.23pW/√Hz | 0.3pW/√Hz |
| 工作電壓 | 9-12V | ||
| 工作電流 | <200mA | ||
| 輸出阻抗 | 50Ω | ||
| 輸出耦合方式 | DC | ||
| 輸出接頭 | SMA female | ||
| 工作溫度 | -10~65℃ | ||
| 存儲溫度 | -40~85℃ | ||
備注：
a 對于50歐姆負載
b 對于高阻負載
c 1064nm

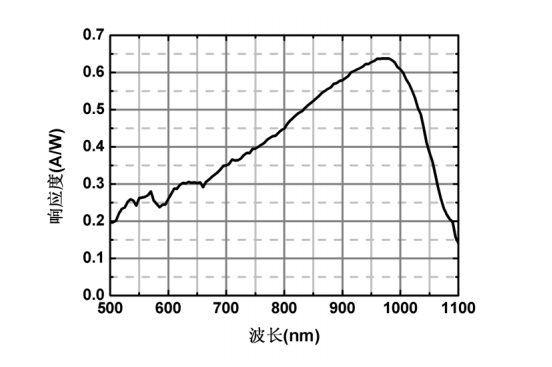

響應曲線
外形尺寸
發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 電源適配器 | 1 | 個 | 9V |
| 3 | SMA轉BNC射頻線 | 1 | 根 |
光電探測器常見問題
快捷選型表
| 選型描述 | 備注 | 鏈接 |
|---|---|---|
| 800-1700nm光纖輸入的光電探測器 | 光纖輸入 | 查看 |
| 800-1700nm的空間光輸入光電探測器 | 空間光輸入 | 查看 |
| 400-1100nm光纖輸入硅光電探測器 | 光纖輸入 | 查看 |
| 400-1100nm空間光輸入硅光電探測器 | 空間光輸入 | 查看 |
| 1G帶寬以上的光電探測器 | 1G帶寬以上 | 查看 |
知識擴展
光電探測器V3結構升級，兼容Thorlabs的FC轉接盤
[產品動態] 2024-05-28 23:58:08
光電探測器V3結構升級，在光電探測器的前端預留了sm1的外螺紋?？梢约嫒輙horlabs的FC轉接盤。當選擇光纖輸入時，裝上FC轉接盤，這樣就可以選擇光纖轉接輸入。
1064nm光電探測器用于氣象激光雷達
[產品動態] 2024-05-11 06:59:01
1064nm的光電探測器，用于氣溶膠，大氣激光雷達等應用，這款探測器采用硅材料的APD光電二極管，在1064nm處進行了增強，依然擁有0.36V/Ｗ的響應度。使得對1064nm的光反應及其靈敏。
