100%全國產光電探測器 提供國產化承諾書
產品概述：我們提供100%全國產CN-PD12系列跟CN-APD20系列光電探測器，提供國產化承諾書。
產品型號：CN-PD12
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
CN-PD12系列光電探測器是桂林光翼智能科技研發的一款全國產（100%國產）的光電探測器，適用于對國產化有要求的客戶及應用，能夠提供國產化承諾書。該系列光電探測器內置帶放大電路，可與光學系統中的FC連接光纜一起使用。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中。FC法蘭便于與光纖光源耦合，輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應。
2. 特點
- 100%全國產
- 覆蓋波長范圍400-1700nm
- 連接到單模（SM）或多模（MM）光纖
- FC光纖輸入頭
- SMA輸出接頭
- 支持結構定制
3. 應用
- 探測弱光信號
- 探測快速激光脈沖
- 外差激光拍頻信號探測
4. 規格
| 型號 | CN-PD12A-1M | CN-PD12A-10M | CN-PD12A-50M |
|---|---|---|---|
| 材料 | Si | Si | Si |
| 波長范圍 | 400-1000nm | 400-1000nm | 400-1000nm |
| 光敏區域直徑 | 200um | 200um | 200um |
| 響應度 | 0.5A/W @850nm | 0.5A/W @850nm | 0.5A/W @850nm |
| 帶寬b | DC-1MHz | DC-10MHz | DC-50MHz |
| 上升時間b | 350ns | 40ns | 8ns |
| 增益a | 0.9x10^6V/W | 1.2x10^5V/W | 5.6x10^3V/W |
| 飽和光功率 | -24.9dBm(3.2uw) | -14.1dBm (39uw) | -2.68dBm (540uw) |
| 輸出偏置電壓 | 65mV | 60mV | 60mV |
| 噪聲電壓b | 14mV | 12mV | 10mV |
| 等效噪聲功率 | 0.13pW/√Hz | 0.98pW/√Hz | 12.8pW/√Hz |
| 最大輸出幅度a | 3.2V | 3.2V | 3.2V |
| 型號 | CN-PD12C-1M | CN-PD12C-10M | CN-PD12C-50M |
|---|---|---|---|
| 材料 | InGaAs | InGaAs | InGaAs |
| 波長范圍 | 1000-1700nm | 1000-1700nm | 1000-1700nm |
| 光敏區域直徑 | 70um | 70um | 70um |
| 響應度 | 0.9A/W @1550nm | 0.9A/W @1550nm | 0.9A/W @1550nm |
| 帶寬b | DC-1MHz | DC-10MHz | DC-50MHz |
| 上升時間b | 350ns | 40ns | 8ns |
| 增益a | 2.0x10^6V/W | 2.5x10^5V/W | 7.5x10^3V/W |
| 飽和光功率 | -29.4dBm(1.41uw) | -19.3dBm(11.5uw) | -3.71dBm(425uw) |
| 輸出偏置電壓 | 65mV | 65mV | 60mV |
| 噪聲電壓b | 12mV | 10mV | 10mV |
| 等效噪聲功率 | 0.07pW/√Hz | 0.47pW/√Hz | 11.2pW/√Hz |
| 最大輸出幅度a | 3.2V | 3.2V | 3.2V |
| 型號 | 探測器公共參數 |
|---|---|
| 工作電壓 | 9-12V |
| 工作電流 | <200mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于高阻負載
b 對于50Ω負載
5. 響應曲線
備注：響應曲線為典型值，僅供參考。
6、 機械尺寸

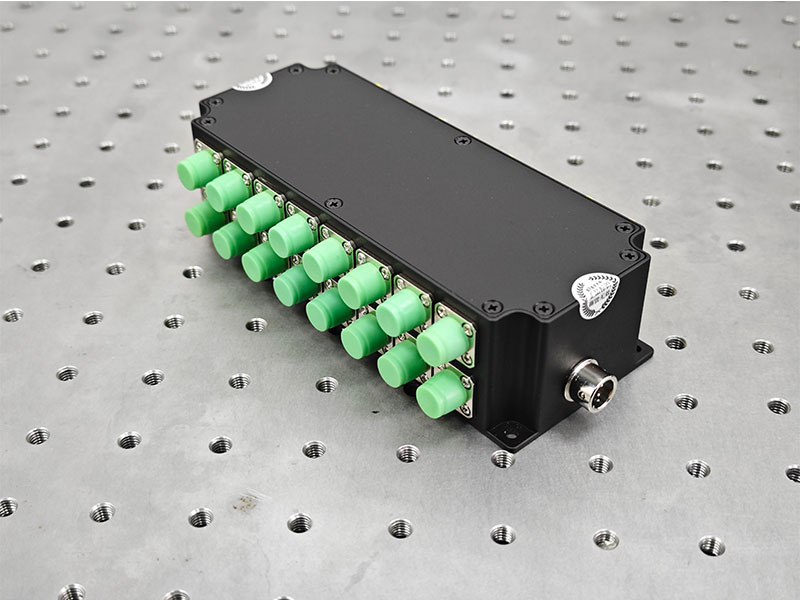

7、多通道定制支持
