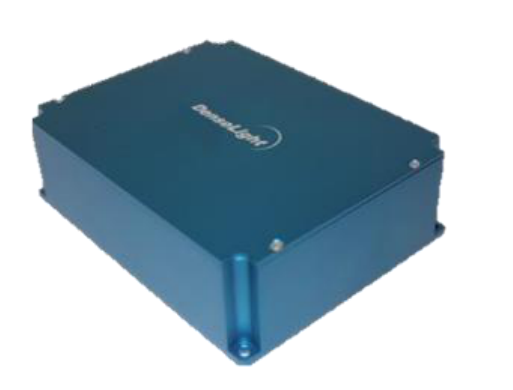

BF9C單頻窄線寬激光器
BF9C采用專有的14針蝶形封裝制造工藝，可改 善外腔激光器的性能，以提供高PER性能，高穩定性線寬，低RIN<-155 dB/Hz 和低相位噪聲性能
光源/激光模塊
更多產品
更多產品
概述
BF9C采用專有的14針蝶形封裝制造工藝，可改 善外腔激光器的性能，以提供高PER性能，高穩定性線寬，低RIN<-155 dB/Hz 和低相位噪聲性能。 該系列具有 <50Khz 和 <200Khz的窄線寬?？蛇x最小輸出功率為10mW。 星座系列集成光模塊（ILM）適用于嵌入式設計或在各種通信和傳感應用 中的獨立使用。當使用星座系列時，光纖系統將以較高的性能水平運行。
應用
DAS
干涉?zhèn)鞲杏嬃?br/>
國防和安全
相干通信
石油天然氣
激光雷達 LIDAR
特征和性能
- 超窄線寬可選 < 50Khz & < 200Khz
- 出色的 RIN < -155 dB/Hz
- 預熱15分鐘后，±1pm以內的超高頻率穩定性
- 出色的典型 SMSR
- 典型 PER > 18dB (PMF)
- CW > 10mW
- 無跳模：0°C 至 50°C ? 集成光隔離器，專有激光驅動軟件和溫控器
- 過熱保護和內部 PCB 溫度監控
技術規格
| 屬性 | BF9C |
|---|---|
| 外形尺寸: | L120 x W93 x H36.5 mm |
| 外殼: | 金屬外殼 |
| 冷卻: | 空氣冷卻 |
| 光輸出: | 插頭 |
| 接頭類型: | FC/APC |
| 電子接口: | 8-pin 接線端子 |
| 電源: | 5V DC |
產品性能
| 光學參數 | 最小 | 最大 | 單位 |
|---|---|---|---|
| 輸出功率 | 10 | - | mW |
| 中心波長 | 1548 | 1552 | nm |
| PER (PMF) | 15 | dB | |
| 功率穩定性（8 小時） | -0.05 | +0.05 | dB |
| 工作溫度范圍 | 0 | 50 | 攝氏度 C |
| 光學隔離 | 45 | dB |
| 噪聲性能 | 頻率范圍 | 典型性能 | |
|---|---|---|---|
| RIN （相對強度噪聲） | 0 Mhz | 0.5 Mhz | -145 dB/Hz |
| RIN （相對強度噪聲） | 0.5 Mhz | 10 Mhz | -150 dB/Hz |
| RIN （相對強度噪聲） | 10 Mhz | 50 Mhz | -160 db/Hz |
| 相位噪聲 | 10 Hz | 190 uRad/sqrt-Hz | |
| 相位噪聲 | 200 Hz | 22 uRad/sqr-Hz | |
