190-1100nm 可調增益光電探測器

產品概述：

PDAPCB10是一款低噪聲、帶集成放大器的可調增益硅光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、驅動級放大器、射頻連接器等。電路板具有4個3.2mm通孔，間距為30mm，可以兼容籠式系統或安裝在自定義的外殼和設備中。

關鍵詞： 紫外光電探測器紫外可調PD 可調光電探測器

產品型號：PDAPCB10

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

1. 概述

2. 特點

低噪聲，可調增益
小體積，OEM應用
通過電路板排針引腳和MMCX母接頭輸出

3. 應用

光學儀器儀表
科研實驗

4. 規格

	典型值
材料	Si
波長范圍	190-1100nm
光敏區域尺寸	2.4x2.4mm
響應度	0.5A/W @940nm
最大輸出幅度a	10V
工作電壓	±12V
工作電流	100mA
輸出阻抗	50Ω
輸出耦合方式	DC
輸出接頭	MMXC母頭
工作溫度	-20~65℃
存儲溫度	-40~85℃

	0db檔位		10db檔位
增益a	0.9x103V/W	增益a	2.90x103V/W
帶寬b	DC-11MHz	帶寬b	DC-1.3MHz
噪聲電壓b	2mV	噪聲電壓b	2mV
噪聲等效功率	70.1pW/√Hz	噪聲等效功率	28.1pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	32ns	上升時間	270ns

	20db檔位		30db檔位
增益a	0.9x104V/W	增益a	2.9x104V/W
帶寬b	DC-1.4MHz	帶寬b	DC-430kHz
噪聲電壓b	2mv	噪聲電壓b	2mv
噪聲等效功率	9.1pW/√Hz	噪聲等效功率	6.3pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	250ns	上升時間	800ns

	40db檔位		50db檔位
增益a	0.9x105V/W	增益a	2.9x105V/W
帶寬b	DC-110kHz	帶寬b	DC-40kHz
噪聲電壓b	2mV	噪聲電壓b	3mV
噪聲等效功率	4.1pW/√Hz	噪聲等效功率	2.8pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	3.2us	上升時間	8.7us

	60db檔位		70db檔位
增益a	0.9x106V/W	增益a	2.9x106V/W
帶寬b	DC-11kHz	帶寬b	DC-4kHz
噪聲電壓b	4mV	噪聲電壓b	5mV
噪聲等效功率	2.2pW/√Hz	噪聲等效功率	1.9pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	32us	上升時間	87us

備注：

a 對于高阻負載

b 對于50Ω負載

5. 設置

1.板載接頭(P1)的引腳排列表如下所示：

P1 引腳定義

1	+V	2	GND
3	-V	4	A0
5	A1	6	A2
7	GND	8	OUTPUT
注意：±V是指電源正/負電壓。A0-A2 是指用于增益調整的三個數字引腳。A0-A2一般通過外部電平控制，高電平為1接到3.3V，低電平為0接到GND。

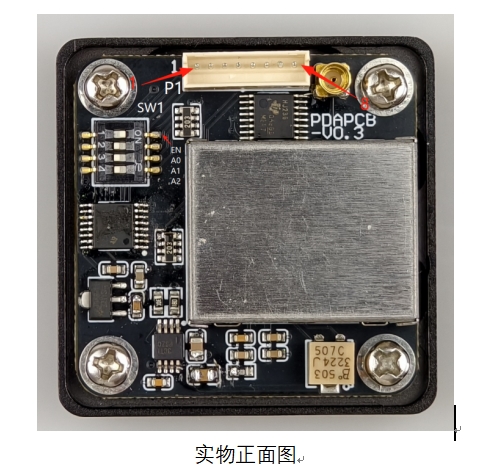

2.增益可以通過實物圖所示的 P1 接頭或使用DIP 開關SW1進行調整。每個開關在左邊位置時為“Off”/0，在右邊位置時為“On”/1。當DIP開關引腳EN置為1時，增益調節通過DIP開關其余三個引腳A0、A1、A2調節。當DIP開關引腳EN置為0時，增益調節通過板載接頭(P1)三個引腳A0、A1、A2調節。

增益調節表

A2	A1	A0	GAIN
0	0	0	0db
0	0	1	10db
0	1	0	20db
0	1	1	30db
1	0	0	40db
1	0	1	50db
1	1	0	60db
1	1	1	70db

下表描述了開關各個數字的功能：

開關數字	定義
1	EN
2	A0
3	A1
4	A2

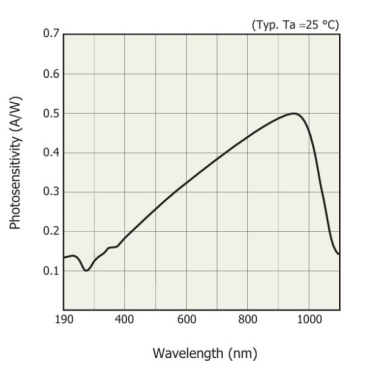

6. 響應曲線

備注：響應曲線為典型值，僅供參考。

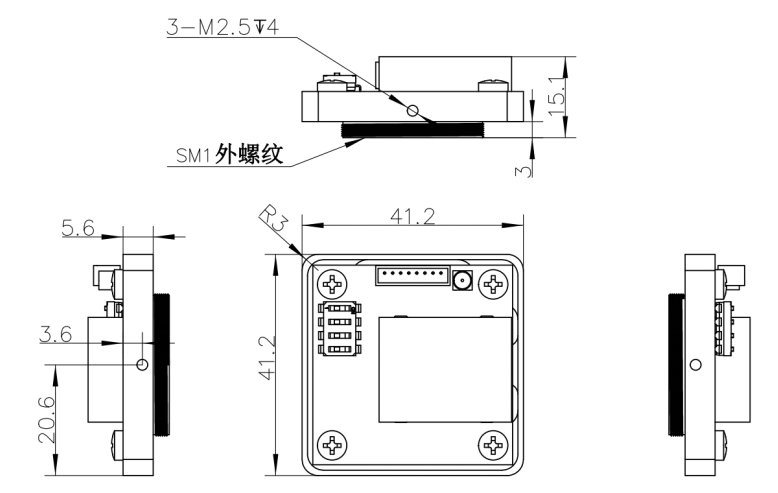

7. 機械尺寸

8. 發貨清單

序號	物資名稱	數量	單位	備注
1	光電探測器	1	個
2	端子線 8P	1	根	200mm長
3	MMXC轉BNC射頻線	1	根
