APD210 高速1G帶寬空間光APD光電探測器模塊
產品概述：APD210A系列光電探測器，擁有高達1.8G的帶寬，在400-1100nm可見光范圍響應，可探測nW級光功率，適合用于可見光通信，對標進口產品，性價比高。
產品型號：APD210
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
特性
- 參數對標進口，價格不到1/2！
- 溫度補償
- 選配FC法蘭
- 最大帶寬可達1.8GHz
- 30mm光學籠式系統
應用
- 探測弱光信號
- 激光雷達
- 探測超快激光脈沖
- 激光通信
- 空間光通信
規格參數：
| 型號 | APD210A-1G | APD210A-1.8G | APD210C-1G |
|---|---|---|---|
| 材料 | Si | Si | InGaAs |
| 波長范圍 | 400-1000nm | 400-1000nm | 1000-1700nm |
| 光敏區域直徑 | 200um | 200um | 200um |
| 響應度 @M=1 | 0.48A/W @ 760nm | 0.48A/W @ 760nm | 0.9A/W @ 1550nm |
| 帶寬a | DC-1GHz | DC-1.8GHz | DC-1GHz |
| 上升時間a | 400ps | 250ps | 400ps |
| 增益b | 4.8x10^4V/W | 2.4x10^4V/W | 1.2x10^4V/W |
| 飽和光功率 | 50uW | 100uW | 210uW |
| 噪聲電壓a | 4mVpp | 4mVpp | 4mVpp |
| 最大輸出電壓b | 2.5V | 2.5V | 2.5V |
| 噪聲等效功率 | 1.3pW/ √ Hz | 2.4pW/√Hz | 3.24pW/√ Hz |
| 工作電壓 | 9-12V | ||
| 工作電流 | <200mA | ||
| 輸出阻抗 | 50Ω | ||
| 輸出耦合方式 | DC | ||
| 輸出接頭 | SMA female | ||
| 工作溫度 | -10~65℃ | ||
| 存儲溫度 | -40~85℃ | ||
備注：
a 對于50Ω負載
b 對于高阻負載
c 200mV小信號帶寬

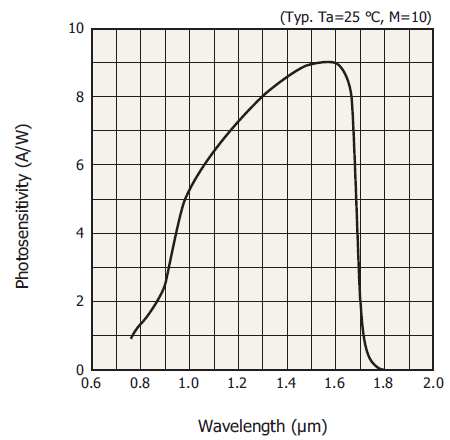

響應曲線
外形尺寸
發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 電源適配器 | 1 | 個 | 9V |
| 3 | SMA轉BNC射頻線 | 1 | 根 |
