1. 概述

DET20是一種即用型光電探測器，適用于自由空間光學系統。該裝置包括一塊電路板、探測器和射頻連接器，封裝在一個緊湊的鋁制外殼中。輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應。

2. 特點

• 30mm光學籠式系統安裝孔
• 大光敏尺寸
• 選配鋰電池供電，噪聲更低
• 選配FC法蘭，可使用光纖耦合

3. 應用

• 光學實驗
• 脈沖光波形檢測
• 測量儀器

4. 規格

備注：

a 對于50Ω負載

5. 原理框圖

6. 操作步驟

• 調整示波器的電壓格度到10mV/div，設置示波器的輸入阻抗為50Ω；
• 用同軸電纜將探測器的輸出和示波器的輸入連接；
• 確保探測器接收的功率在飽和功率以內，然后打開待測光源并對準光敏區域；
• 觀察示波器的波形。

注：我們使用負載電阻R將光電流I轉換成電壓V，以便在示波器上查看：V = I x R

負載電阻會影響響應速度，為了獲得最大帶寬，我們建議使用50歐姆同軸電纜，并在電纜另一端使用50歐姆終端電阻，以進行阻抗匹配。如果帶寬不重要，可以通過增益負載電阻來增加特定光照下的電壓量。同軸電纜的長度會對響應產生深遠影響，因此建議盡可能縮短電纜。

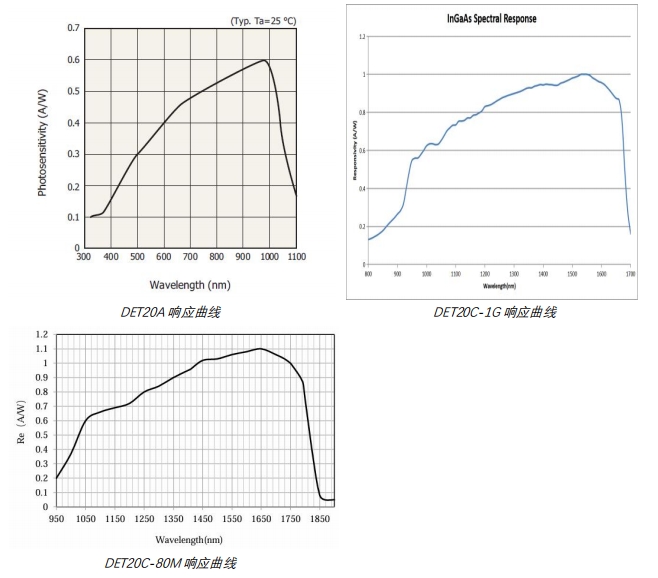

7. 響應曲線

備注：響應曲線為典型值，僅供參考。

8.型號說明

探測器型號命名規范：探測器系列-帶寬-SM1

例：

DET20A-20M，則表示使用結構為 30mm 籠式結構。

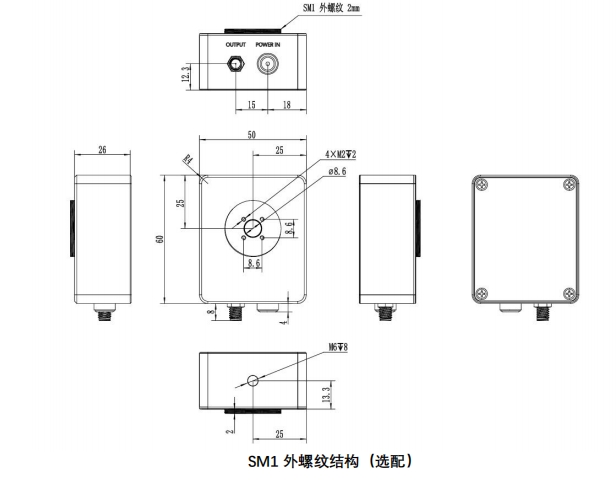

DET20A-20M-SM1，則表示使用結構為 SM1 外螺紋結構。

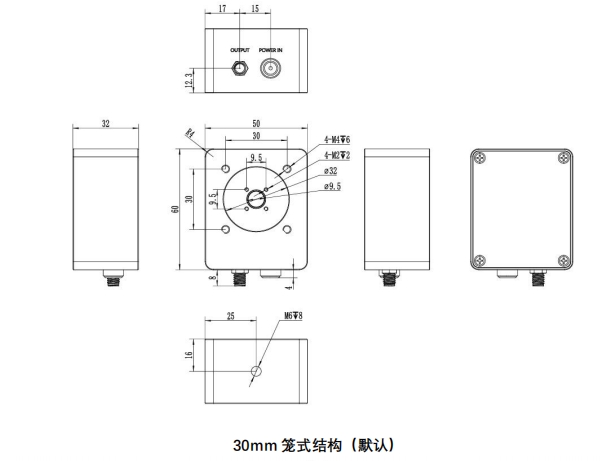

9. 機械尺寸

9. 發貨清單
