1. 概述

DET30是一種即用型高速光電探測器，可與光學系統中的FC連接光纜一起使用。該裝置包括一塊電路板、探測器、射頻連接器和12V偏置電池，封裝在一個緊湊的鋁制外殼中。FC法蘭便于與光纖光源耦合，輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，最大帶寬為5GHz。探測器有兩種光譜范圍可選，分別是400-1000nm和1000-1700nm。

2. 特點

• 四種型號覆蓋波長范圍400-1700nm
• 帶寬從1到5GHz
• 上升時間從80ps到350ps
• 連接到單模（SM）或多模（MM）光纖
• FC光纖輸入頭
• SMA輸出接頭

3. 應用

• 示波器光探頭
• 激光脈寬測量

4. 規格

備注：
a 對于50Ω負載
b 電池電壓過低會導致上升時間變慢，帶寬降低

5. 原理框圖

6. 操作步驟

• 調整示波器的電壓格度到10mV/div，設置示波器的輸入阻抗為50Ω；
• 用同軸電纜將探測器的輸出和示波器的輸入連接；
• 清潔光纖輸入接頭的末端，插入探測器FC法蘭并擰緊；
• 確保激光源輸出的功率在探測器飽和功率以內，然后打開待測光源；
• 觀察示波器的波形。

注：我們使用負載電阻R將光電流I轉換成電壓V，以便在示波器上查看：V = I x R

負載電阻會影響響應速度，為了獲得最大帶寬，我們建議使用50歐姆同軸電纜，并在電纜另一端使用50歐姆終端電阻，以進行阻抗匹配。如果帶寬不重要，可以通過增益負載電阻來增加特定光照下的電壓量。同軸電纜的長度會對響應產生深遠影響，因此建議盡可能縮短電纜。

7. 電池壽命

電池的使用壽命與探測的光功率直接相關。大部分電池制造商以mAh(毫安時)定義電池壽命。例如，DET30探測器包含的電池是40 mAh。這表示以1.0 mA電流能夠工作40小時。下面的例子說明了如何根據光功率確定該電池的壽命。

在此例中，我們將平均功率為1 mW、波長為1550 nm的光源入射到InGaAs探測器上。在此波長下偏壓探測器的響應為0.90A/W，光電流可按照下式計算：

I = 0.90A/W x 1mW = 0.9mA

電池標稱壽命為40 mAh，所以電池將持續工作時間為：

T = 40mAh / 0.9mA = 44hr

當使用推薦的50歐姆終端電阻時，1mW光對應的電壓為：

V = I x R = 0.9mA x 50 = 45mV

8. 更換電池

探測器使用一塊A23 12V電池供電，先逆時針旋轉電池蓋將其取出，安裝新電池時需注意電池正負極，電池蓋上帶彈簧一端為負極。長時間不使用可將電池取出。

9. 響應曲線

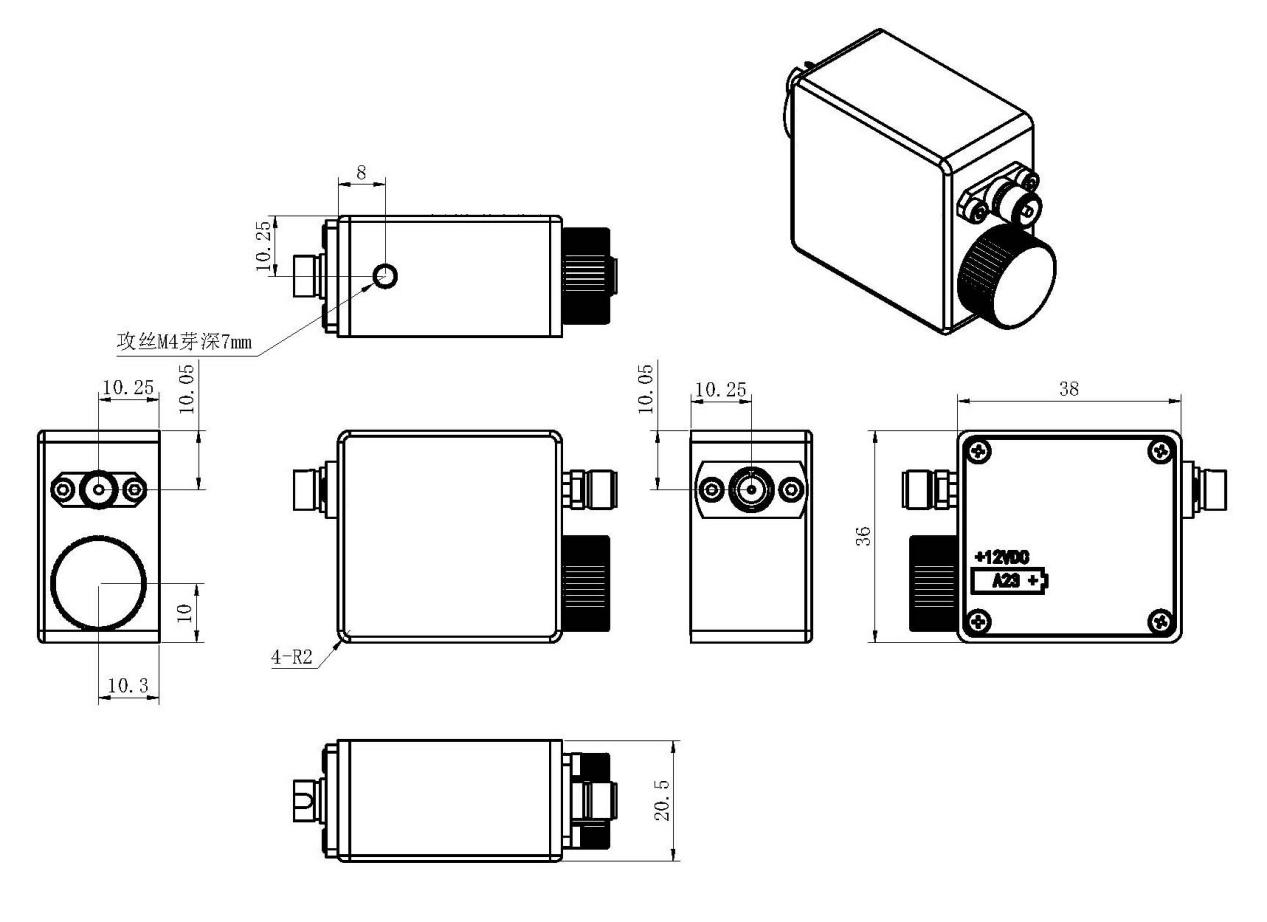

10. 機械尺寸

11. 發貨清單
