DMX61高速光電探測器 18G 帶放大
產品概述：DMX61高速光電探測器，帶寬12G至18G，帶信號放大。
產品型號：DMX61
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 特點
- 最大工作頻率：18GHz
- 高轉換增益
- 單電源供電：+15V
- 接收光功率監控
- 射頻輸出匹配到50Ω
- 超快速響應
2. 應用
- 快速同步
- 光傳射頻
- 光纖延遲線
- 高速脈沖信號傳輸
- 高速測試測量
- 分布式天線系統
3. 規格
| 型號 | DMX61A-12G | DMX61C-12G | DMX61C-14G | DMX61C-18G | |
|---|---|---|---|---|---|
| 光纖連接器 | FC法蘭（單模/多模光纖） | ||||
| 波長范圍 | 500-870nm | 900-1700nm | |||
| 響應度 | 0.55A/W@850nm | 0.95A/W@1550nm | 0.95A/W@1550nm | 0.70A/W@1550nm | |
| 帶寬 | 9k-12GHz | 9k-12GHz | 9k-14GHz | 9k-18GHz | |
| 上升沿 | 30ps | 30ps | 25ps | 20ps | |
| 轉換增益 | -1000V/W | -2000V/W | -2500V/W | 2000V/W | |
| 增益平坦度 | ±1.5dB | ±1.5dB | ±1.5dB | ±1.5dB | |
| NEP | 50pW/√Hz | 30pW/√Hz | 30pW/√Hz | 36pW/√Hz | |
| 飽和光功率 | 10dBm | ||||
| 背反射 | -40dB | -40dB | -40dB | -40dB | |
| 直流偏置監測增益 | 1V/mA | 1V/mA | 1V/mA | 1V/mA | |
| 直流偏置監測帶寬 | 50kHz | 50kHz | 50kHz | 50kHz | |
| 直流偏置輸出電壓 | 0.01-10V | 0.01-10V | 0.01-10V | 0.01-10V | |
| 輸出阻抗 | 50Ω | ||||
| 輸出耦合 | AC/DC | ||||
| 輸出接頭 | 2.92mm Female | ||||
| 工作電壓 | +15VDC | ||||
| 工作溫度 | -10~65℃ | ||||
| 存儲溫度 | -40~85℃ | ||||
4. 響應曲線

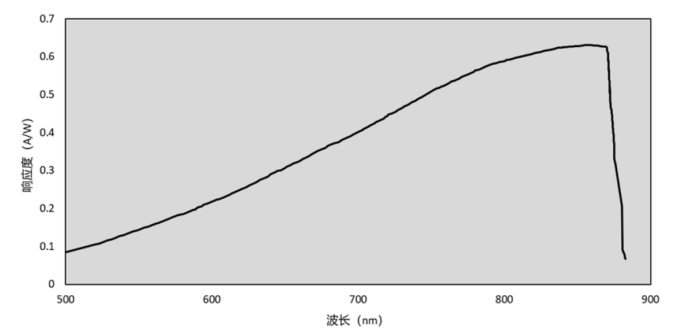

DMX61A響應曲線

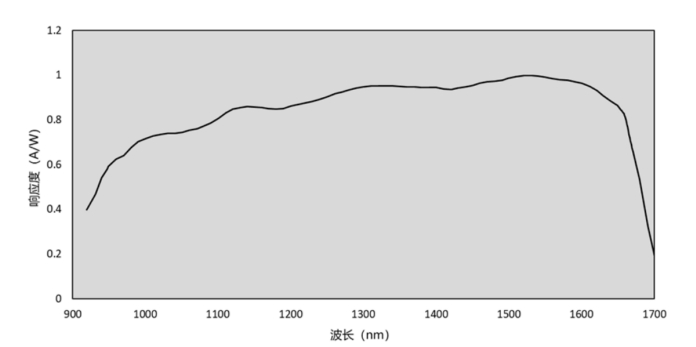

DMX61C響應曲線

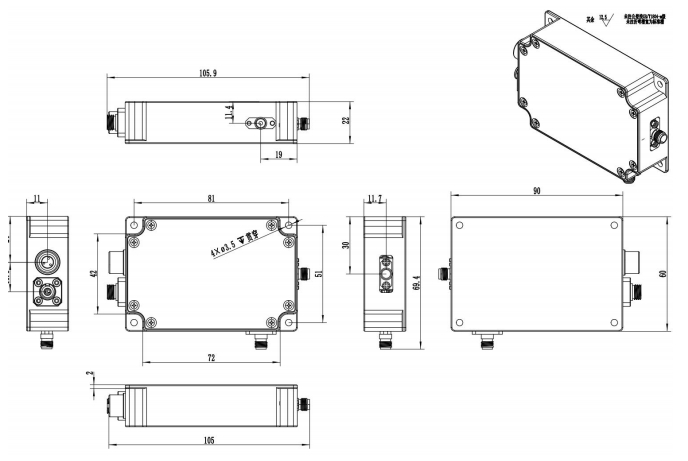

5、機械尺寸
