如何做一臺自己的分布式光纖傳感DAS系統？
分布式光纖傳感技術相對傳統的電傳感技術，有著本質安全，沒有火花，耐腐蝕等優點，作為新一代的傳感技術，目前也正被應用于各行各業。作為分布式光纖傳感技術的相關從業人員，我們應該如何做一臺自己的分布式光纖傳感DAS系統呢？在這個頁面中，整理了一些基本的概念以及新手剛?cè)腴T需要避坑的點。
基本理論的知識
分布式光纖傳感技術作為一門新技術，它也是一門集光學，電學，計算于一體的復雜交叉學科，因此我們想做好DAS系統之前，需要掌握一些基本的理論知識。
前期需要認真閱讀一些文獻資料，以便弄明白DAS系統的實現，市面上常見的DAS系統的原理圖如下所示。

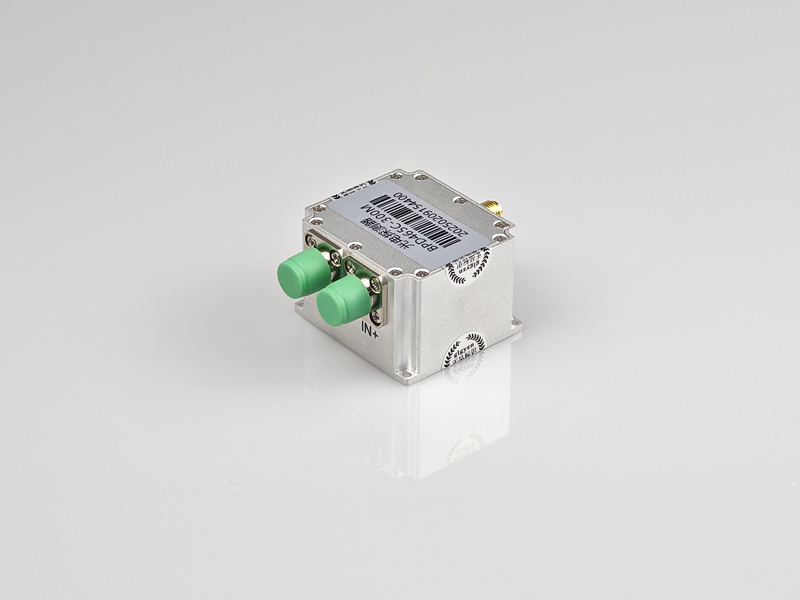

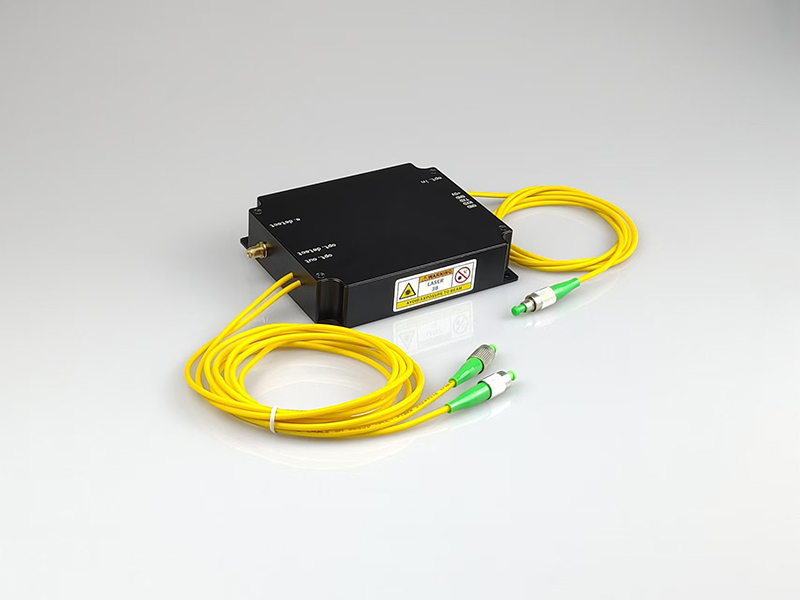

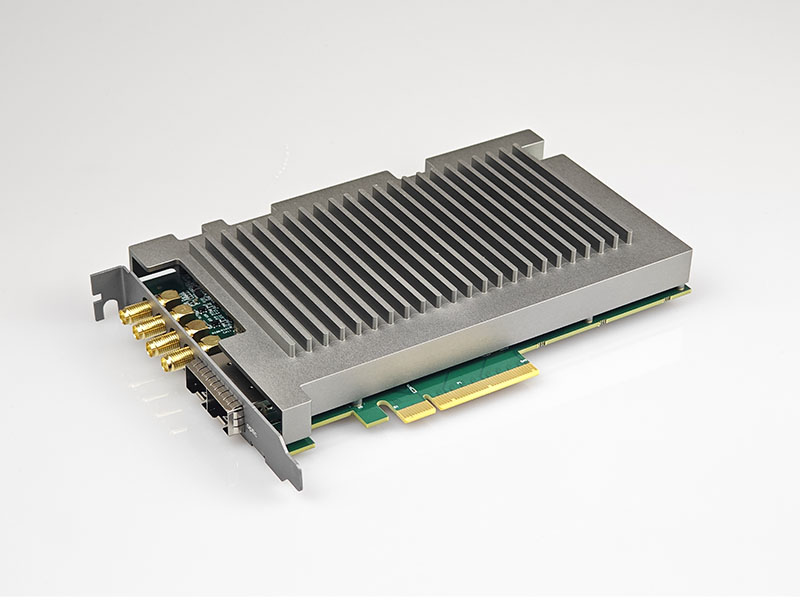

從以上原理圖我們可以看到DAS系統需要的核心組件有：激光器，聲光調制器，EDFA，BPD平衡光電探測器，以及采集卡。
您自己要做什么？
- 我想把這套系統搭建起來
- 我是學光電的，我想做激光器驅動，EDFA，平衡光電探測器
- 我是做FPGA的，我想做DAS的解調及采集算法
- 我需要熟悉這套系統的原理，需要搭建起來，自己去做一些應用
分布式光纖傳感DAS系統是一個復雜的系統，涉及到多個功能器件；對于從事光電方向，精密儀器方向的研究人員，可以有選擇的實現系統的一部分組件功能，但是不建議所有器件都自己實現，因?yàn)檫@不光是技術層面的問題，也是時間方面的問題，所以建議根據自己的專業方向及擅長，選擇一些核心組件進行自研。
有參照好測試
在進行自研DAS組件時，最好有一套測試工裝，也方便進行快速測試，有參照好測試。要不然不方便對比，也不知道自己做出來的組件是否符合要求。
測試工裝的準備，需要選擇專門DAS硬件模塊廠商，因?yàn)檫@些DAS器件設備，在出廠前都進行了驗證和測試，如果自己從不同的供應商采購組件模塊，很可能搭不出來效果，或者搭出來的效果也不是最優。
我們作為一家DAS硬件設備廠商，提供完整的DAS器件模塊，針對自研的客戶，我們也提供散件的BOM方案，并且該組件方案也是經過驗證的，能夠輸出優秀的信號。
新手避坑
由于分布式光纖傳感系統涉及到多個學科的知識，具有一定的技術復雜性，所以新手入門踩坑，常見的踩坑點，整理于下。
- 自己按自己的理解來搭：根據自己查閱的文獻及自己的理解，認為只要把系統需要的器件采購好，就能搭建出來想要的效果, 然而事實情況是：無法搭建出來，或者能搭建出來缺效果不好。
- 選擇沒有技術支持的產品：對器件采購調研不足，采購了一些非主業做光纖傳感的光電公司的產品，采購之后沒有足夠的技術支持，特別是對后期信號的處理上供應商無法提供任何幫助。
- 買了模塊/采集卡但是不懂解調：從一些公司購買了DAS模塊/采集卡，拿到手后能夠通過廠家的上位機采集數據，但是不會做解調處理，廠家也無法提供支持。
