DAS/DVS/DTS光纖采集卡-分布式聲學/振動/溫度傳感數據采集模塊
光纖采集卡介紹
分布式光纖傳感系統（DAS/DVS/DTS）由于系統應用的特殊性，經常需要進行高速的采集。而DAS、DVS、DTS三個應用之間還有一些區別，所以需要的采集卡的功能也有一些差異，區別如下：
在分布式光纖DAS系統應用中：系統的需要采集的帶寬通常為80MHz，或者200MHz；根據采樣定理所以通常需要250M采樣率的數據采集卡，或者采樣率為1G的數據采集卡。由于分布式聲傳感DAS需要定量的把振動信號解調出來以邊還原出聲音，所以DAS數據采集卡除了支持原始采集外，通常也會內置IQ解調功能。
在DVS系統應用中：在分布式光纖振動DVS系統應用中，一般帶寬沒有多大，基本使用100M采樣率的數據采集卡即可滿足要求，DVS數據采集卡通常會內置差分解調和平均算法，以便DVS采集卡能夠直接輸出振動信號。
在DTS系統應用中：在拉曼的DTS測溫系統中，由于拉曼光非常微弱，所以需要對信號進行平均操作，所以DTS數據采集卡通常內置平均算法。
分布式光纖傳感系統的特點是先需要往光纜中打入激光，然后再進行數據采集。所以DAS/DVS/DTS光纖采集卡通常帶有脈沖觸發的功能。
光纖采集卡列表
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |
DAS專用高速數據采集卡 | 250MSps采樣率，14bits，DAS專用采集卡，帶IQ解調算法，大幅降低運輸數據量 |
 |

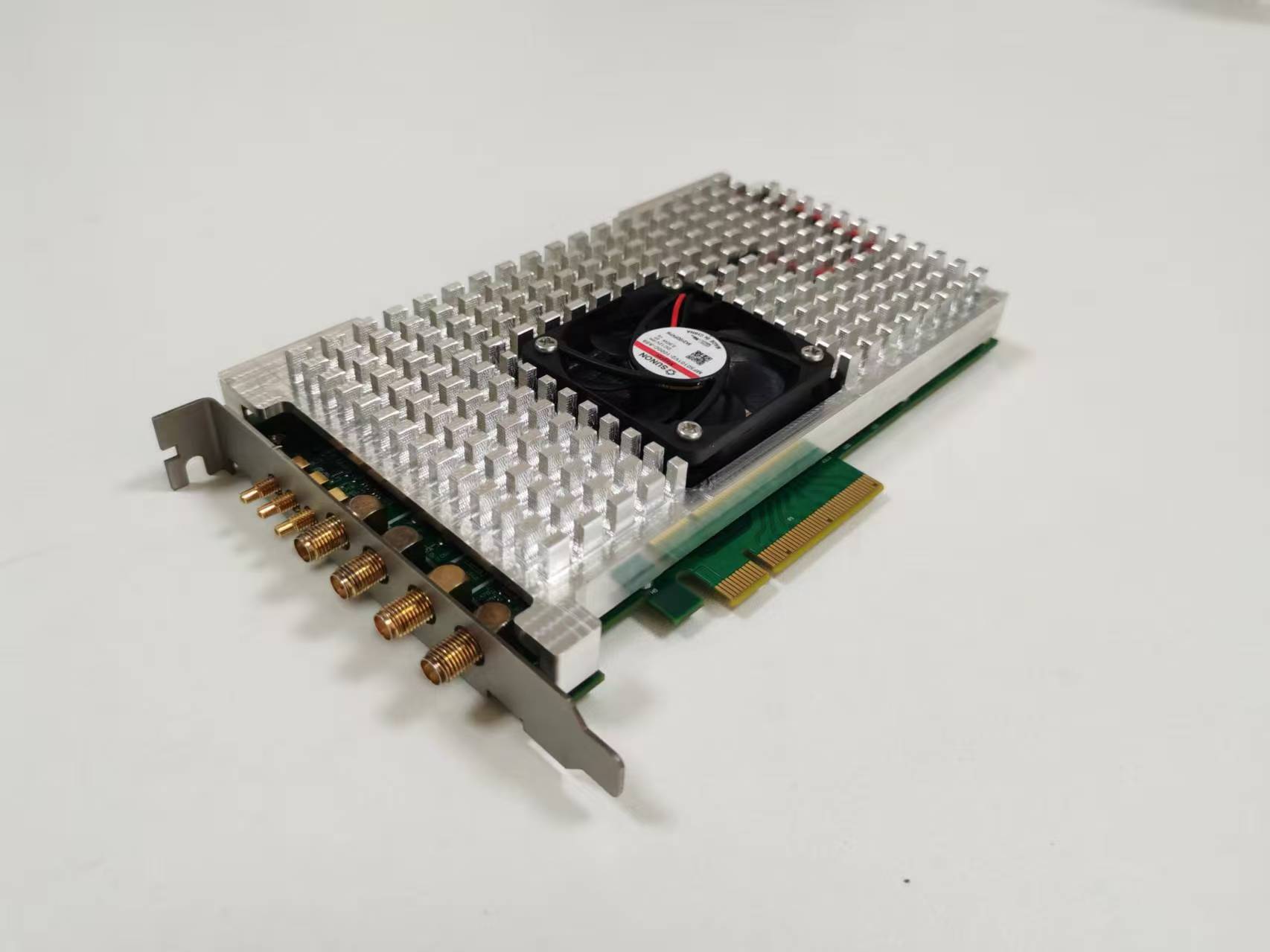

1GSps DAS采集卡 帶AWG掃頻源 | 1GSps采樣率，14bits雙通道同步實時采樣，支持原始數據的實時上傳, 帶AWG掃頻源，支持啁啾脈沖信號輸出。 |
 |
DVS數據采集卡 | 100MSps采樣率，12bits，DVS專用采集卡，帶差分和平均算法。 |
 |

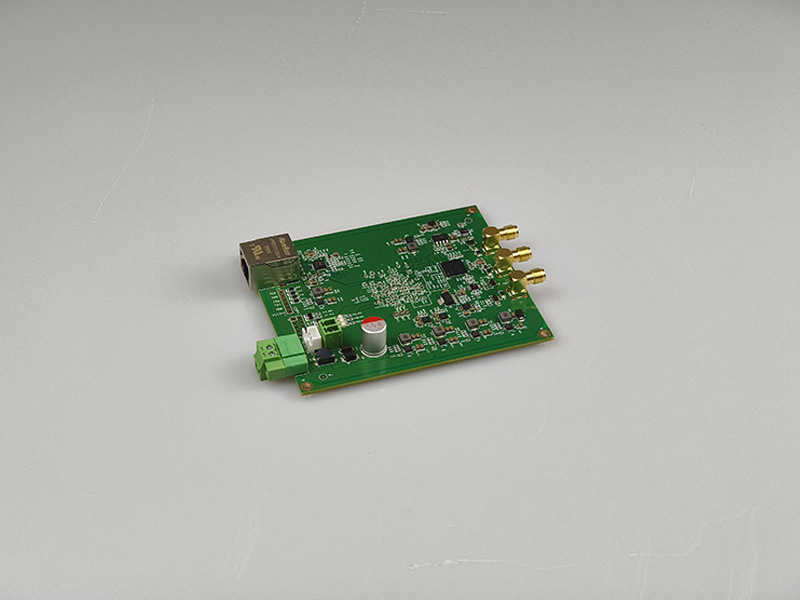

DTS數據采集卡 | 250MSps采樣率，12bits，DTS采集卡，帶平均算法 |
 |

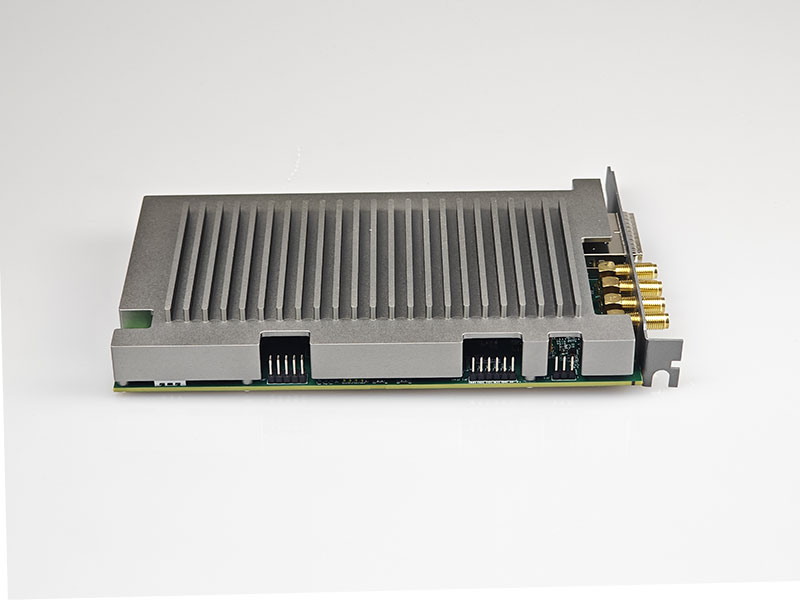

掃頻信號源 | AWG信號發生器，最大500M頻率；適用于啁啾型DAS，BOTDR，OCT等應用 |
