分布式光纖振動監測系統DVS
是以光纖作為傳感器進行振動感知的光學儀器，該系統利用單根光纖同時實現振動的監測和信號的傳輸。
一、系統簡介
桂林光翼智能DVS模塊演示
分布式光纖振動傳感系統（ Distributed Optical Fiber Vibration Sensing System, DVS）是以光纖作為傳感器進行振動感知的光學儀器，該系統利用單根光纖同時實現振動的監測和信號的傳輸。

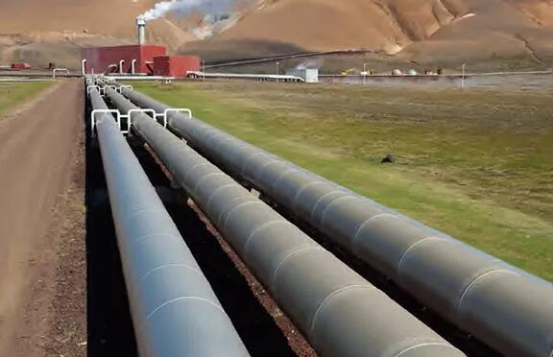

分布式光纖傳感技術是一種新興的傳感技術，它直接以管道同溝敷設的監測光纜作為傳感器，其充分利用光纖空間連續分布的特點，“傳”、“感”合一， 可實現沿光纖分布任一點的物理參量信息，具有測量信息豐富、可精確定位、 本質安全等優點。而且，光纖傳感技術是以光波為載體，光纖為媒質，與傳統電學傳感器相比，光纖傳感器具有測量精度高、抗電磁干擾、本質安全、小巧輕柔、適合遠程傳輸?shù)葍?yōu)點，尤其適合在電力、石油石化、交通、橋梁、大壩等領域應用。將探測光纜沿管道同溝或者并行敷設，可實時獲得管道沿線任一點的溫度、應變、振動（聲音）信息，實現管道沿線泄漏、打孔盜油、地質災害等異常狀況實時監測，具有測量距離遠、連續分布式測量、可精確定位、安裝簡單、安全可靠、擴展性強等優點，對管道不會產生任何破壞或影響其正常生產，尤其適合長輸天然氣管道在線監測應用。
我們知道聲波振動信號其實也是一種振動信號，通常我們把可以采集聲波信號的分布式光纖振動系統叫做DAS，不能還原出來聲音的分布式光纖振動監測系統叫做DVS，他們區別即是DAS能夠做相位解調，能線性還原聲音，DVS則不能。
快速搭建系統可用：如何制作分布式光纖振動傳感系統, DAS模塊, DVS模塊
二、系統原理

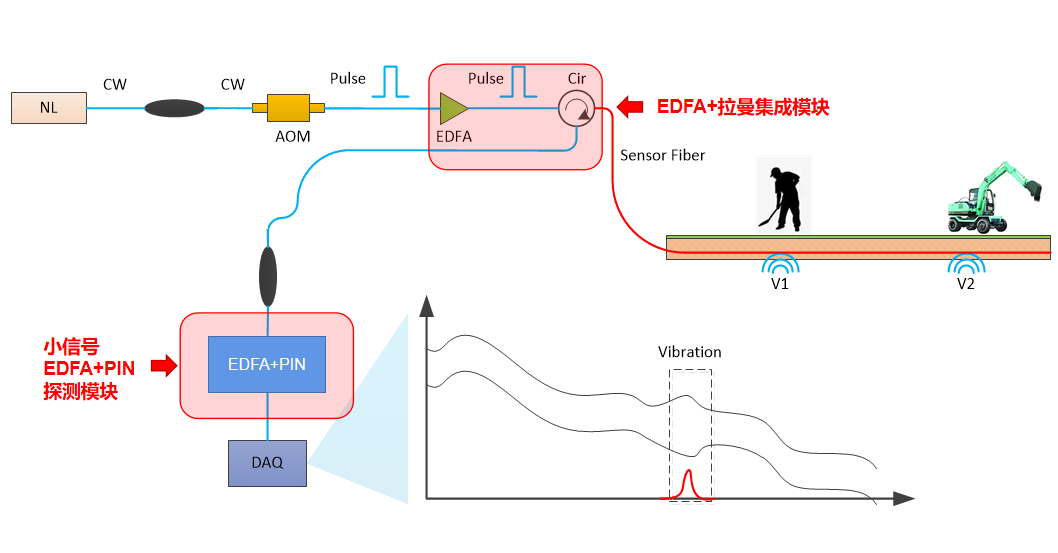

分布式光纖振動監測技術依據瑞利散射基本原理，結合φ-OTDR（相位敏感光時域反射）技術以及信號分析處理算法，實現了光纖振動傳感監測。
分布式光纖振動及溫度監測埋地管道信息監測系統，該系統包括數據采集模塊、信號放大模塊、信號采集模塊、信號分析模塊、上位機、參考光纖和模式識別模塊。信號采集模塊分別與參考光纖和信號放大模塊連接；信號放大模塊與數據采集模塊連接；上位機分別與數據采集模塊和參考光纖連接；信號分析模塊和上位機連接；模式識別模塊與信號分析模塊連接。
三、技術特點
測量距離遠：探測距離可達 40km以上，并能精確定位入侵點和泄漏點。
實時性：系統對待測區域微振動進行 7×24小時實時監控， 及時發現并定位溫度異常點，做到早期預警。
連續分布式測量：可實現多點多事件同時監測，且互不影響，斷纖后斷點前部分仍能正常工作，具有強抗毀性。
超高精度、靈敏度高：系統參數根據環境配置，可直接使用標準通信光纜，監測區域根據現場劃分。
反應迅速：掃描周期低至 1s。
極佳的穩定性：室外通信光纜即為傳感器件，可在風雨、雷電等危險及酸堿等惡劣環境中使用，適應各種惡劣環境
電磁絕緣性極好，不受電磁干擾，本質防雷：使用的傳感光纖其材質是石英，完全絕緣，不受雷擊影響；光纖中傳輸?shù)募す饷}沖的頻段遠遠高于電磁場的頻段，完全不受電磁干擾，即使在強電磁場環境下工作也完全不受影響。
本質安全：使用純光纖傳感，完全不會產生電火花，光纖中傳輸?shù)募す饷}沖平均功率很低，即使光纖斷裂， 也不會產生任何危險。
施工簡單，維護方便：使用的鎧裝光纖，有極好的抗壓抗拉強度，施工方便簡單，在使用過程中很難出現問題， 即使出現破壞， 經專業人員重新熔接后便可恢復工作。
高度智能化，輕松實現無人值守：系統在檢測到異常時可 以通過短信和互聯網將報告發送給直接負責人。 開放性設計，便于數據管理及現場控制。
四、技術指標
| 參數名稱 | 性能指標 |
|---|---|
| 光纖類型 | 單模光纖G652 |
| 通道數 | 1路 |
| 探測光纜長度 | 40KM／通道 |
| 鏈路損耗容忍度 | 10dB |
| 信噪比 | >=9dB |
| 頻響范圍 | 40KM，1Hz-1000Hz(探測距離有關) |
| 定位精度 | 5米 |
| 工作溫度 | -10°C-55°C |
| 工作濕度 | <90%RH |
| 響應時間 | <1秒 |
五、系統組成部件
快速搭建方案模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |

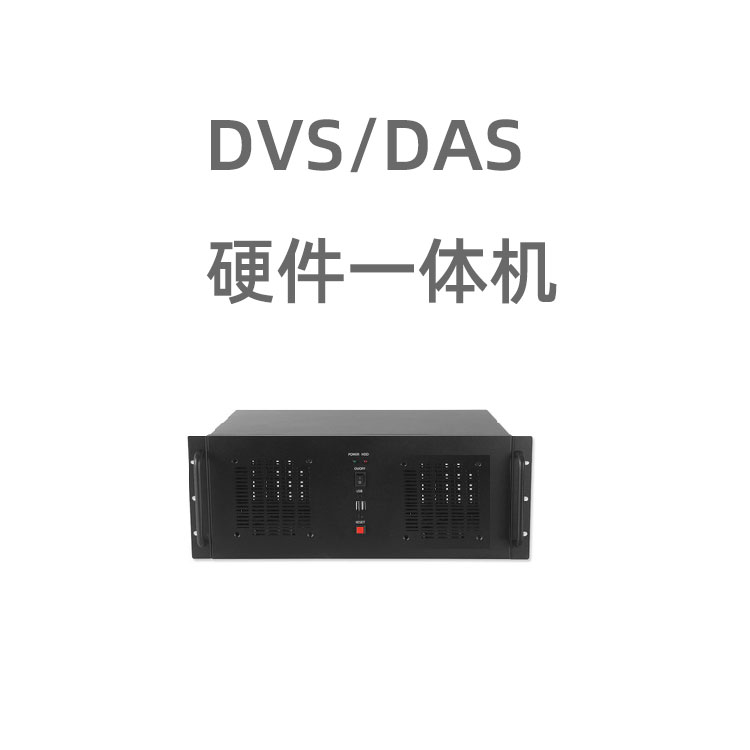

分布式光纖振動DVS/DAS硬件一體機 | DVS/DAS硬件一體機為分布式光纖振動傳感系統的硬件部分。除了鋪設現場的探測光纜外，所有硬件都已集成于一個3U機箱之中，用戶只需外購一根光纜；然后就可以專注于傳感系統的軟件開發工作。 |
 |
光纖振動監測DVS一體化模塊 | 距離：20km/40km, 通道數：1; DVS一體化模塊集成了3K窄線寬光纖激光器，AOM聲光調節器，脈沖EDFA，光環形器，拉曼放大器，高信噪比探測模塊，只需要搭配一個高速的數據采集卡就可以組成一套DVS分布式振動測量系統 |
|
DAS光纖聲波監測模塊 | 距離：20km/40km, 通道數：1; DAS一體化模塊集成了3K窄線寬光纖激光器，AOM聲光調節器，脈沖EDFA，光環形器，拉曼放大器，高信噪比探測模塊，只需要搭配一個高速的數據采集卡就可以組成一套DAS分布式聲波監測系統 |
 |

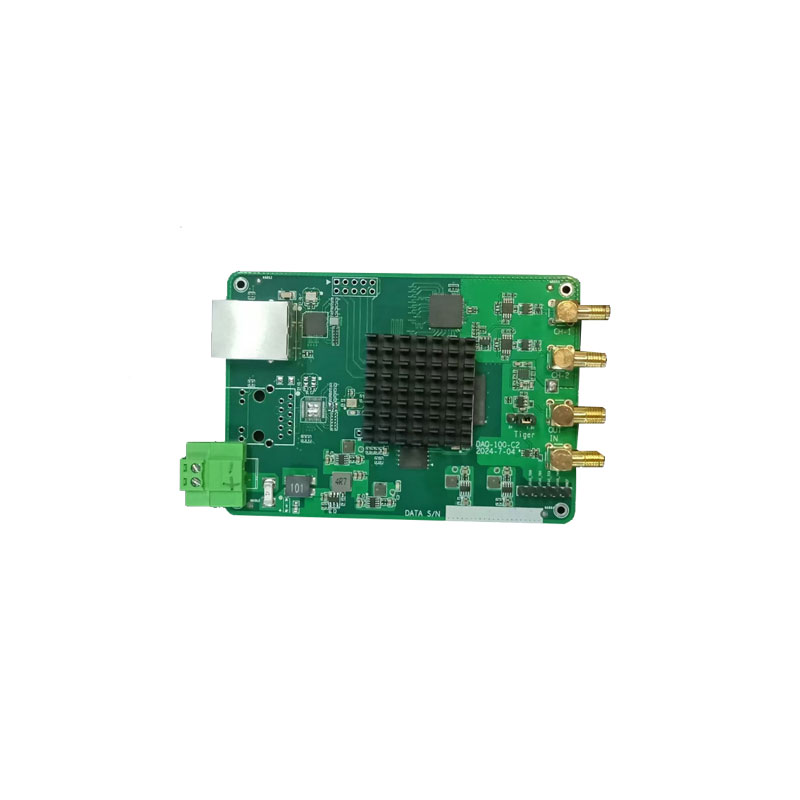

DVS專用高速數據采集卡 | 100MSps采樣率，12bits，DVS專用采集卡，帶指數放大、平均、濾波、功率統計等算法 |
提示：分布式光纖振動監測系統(DVS DAS)搭建方案步驟 點擊查看>>
搭建方案模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |

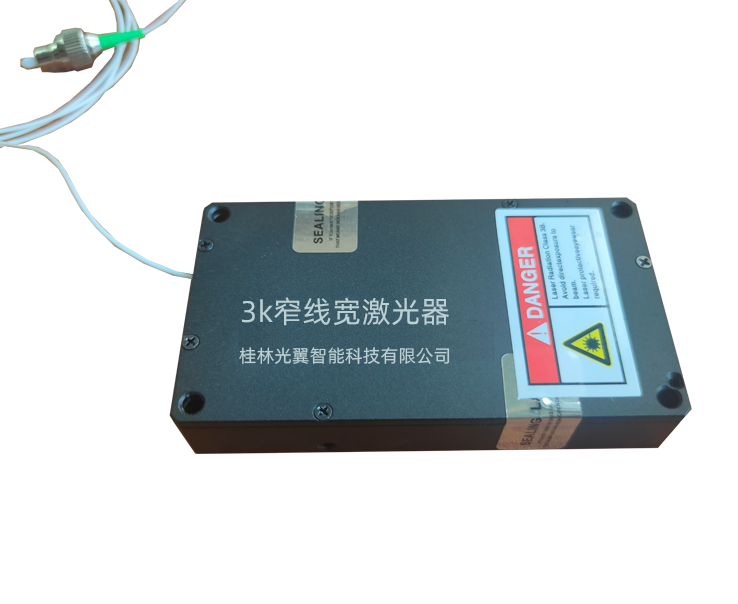

1550nm窄線寬激光器 | 1550nm, 線寬:3k, 輸出20mW |
 |

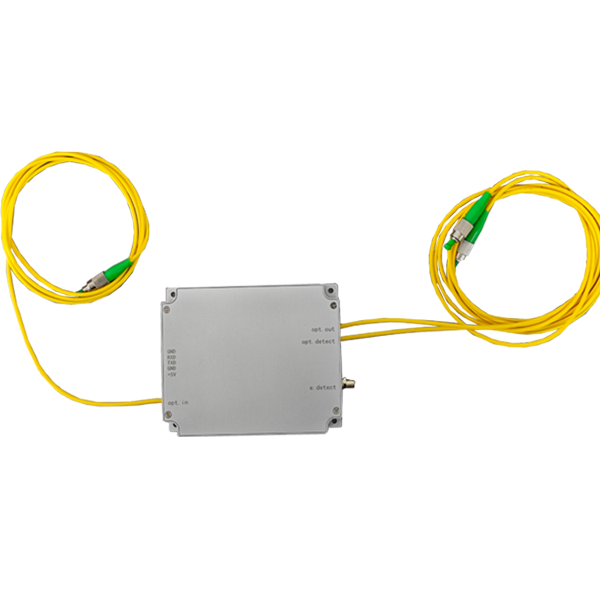

EDFA+拉曼放大集成模塊 | 型號：GY-EDFA-PL-RA ，EDFA放大，帶拉曼，帶回光 |
 |

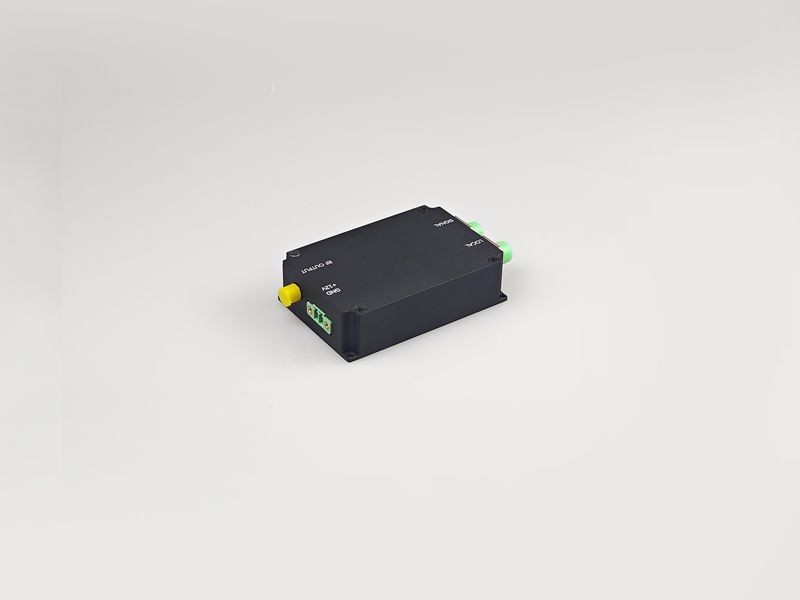

CD相干探測器模塊 | 型號CD-DVS |
 |

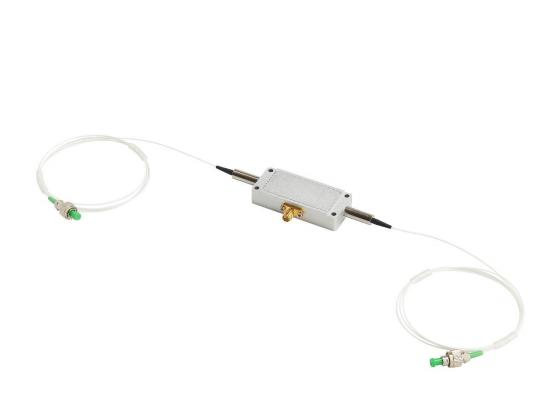

AOM聲光調制器 | 1550nm, 帶寬80M/200M |
六、典型應用

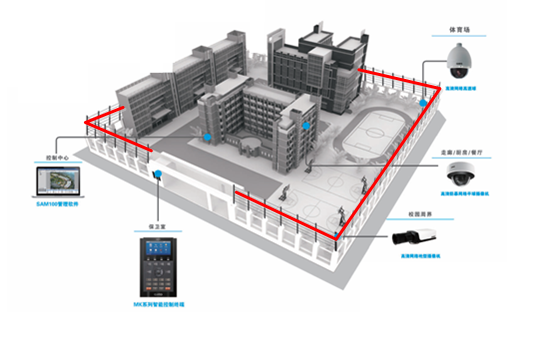

本系統可以廣泛應用于重要場所防入侵、重要工程防破壞、重要資源防偷盜、危險事件早預警、通信資源的監測排查等領域。具體示例如下:
1、 重要場所防入侵：石油、石化、化學品、電力廠區、監獄、銀行、博物館、機場、雷達站、港口、邊境線、景區、軍事基地、彈藥庫、大型別墅區等區域的周界安防、非法入侵、非法翻越監測；
2、 重要工程防破壞：地下綜合管廊、電纜溝、通信光纜隧道、地鐵隧道等底下工程附近挖掘機挖掘、打樁機打樁等非法施工監測；
3、 重要資源防偷盜：輸油、輸氣管道非法挖掘，打孔盜油、盜氣、管道泄露的監測；電力電纜防偷盜等；
4、 危險事件早預警：山體滑坡、巷道塌陷等地質危害早期預警； 列車運行狀態監測，軌道等剛性結構損傷早期預警；
5、 通信資源的監測排查：通信光纜線路監測，線路走向排查等。
七、分布式光纖振動監測光纜如何布設？
分布式光纖振動監測系統由主機跟傳感光纖組成，那么傳感光纖應該布設呢？
根據監測現場不同環境，室外傳感光纜的安裝布設主要分為圍欄布設、埋地布設、圍墻布設、管道監測布設等幾種布設方式。
下面我們根據不同的方式加以圖片說明：

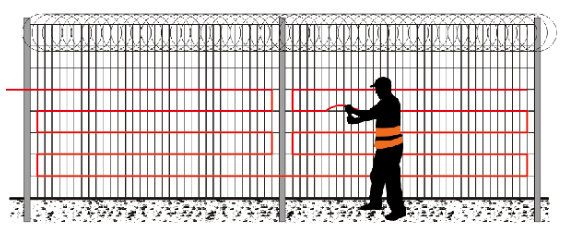

圖1、圍欄鋪設

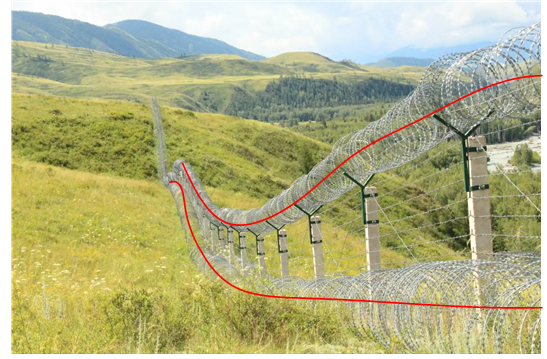

當布設環境為圍欄的方式，我們的傳感光纖可以這樣曲折型布設。如上圖1所示。

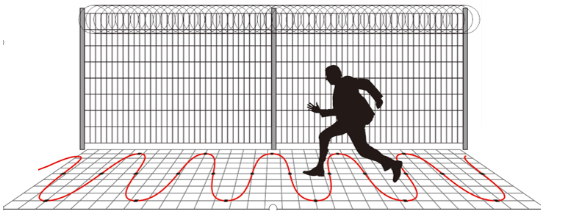

圖2 埋地鋪設
八、DVS模塊產品及服務對比
免費提供十余項售后支持服務，憑借多年整機系統及現場實施經驗，給出優秀的數據處理及算法建議，助力您產品快速成型并具有競爭力。 查看詳細DVS模塊產品及服務對比情況>>
售后技術支持對比
| 服務項 | 光翼智能 | 其他廠家 |
|---|---|---|
| DVS系統安裝接線教程 | 支持 | - |
| DVS模塊推薦配置參數 | 支持 | - |
| 采集卡參數選型支持 | 支持 | - |
| 采集卡采樣參數配置 | 支持 | - |
| 常見異?，F(xiàn)象處理方式 | 支持 | - |
| 常規數據處理方式 | 支持 | - |
| 光纜布設方式 | 支持 | - |
| 埋地?cái)?shù)據處理方式 | 支持 | - |
| 掛網數據處理方式 | 支持 | - |
