PDLX10D2 長波長光電探測器(900nm~2600nm)

查看更新>>

PDLX10D2系列，900-2600nm，銦鎵砷(InGaAs)，固定增益， 帶寬DC-25MHz，自由空間光，15ns上升時間， 輸出幅度3V。

概述

  型號:PDLX10D2系列是一款長波長，帶放大的自由空間光耦合得光電探測器模塊，波長范圍：900-2600nm，帶寬：25Mhz，最大輸出3V，設計用于長波長得空間光信號探測，激光監測等應用。

---

文檔下載

• PDLX10D2產品規格書.pdf 下載>>
• 如何選擇合適的光電探測器(PD)?
• 光電探測器FAQ，功率過大等常見問題如何處理？

---

規格

mw, dbm功率計算器 溫馨提示：如果您需求的參數不在下表中，請?zhí)砑游⑿?，然后把需求參?shù)反饋給我們，我們支持參數定制。

屬性	PDLX10D2-25M	PDLX03D2-200M
材料	InGaAs	InGaAs
光譜范圍	900-2600nm	900-2600nm
輸入接口	自由空間光	自由空間光
光敏面直徑	1mm	0.3mm
響應度	1.38 A/W @ 2200nm	1.3 A/W @ 2300nm
帶寬	DC-25MHz	DC-200MHz
上升時間	15ns	1.8ns
跨組增益	10kV/A	50 V/A
最小光功率	1.7uW @ 1550nm	--
飽和光功率	4.3mW @ 1550nm	5mW
噪聲電壓@50Ω負載	<12mVpp	<1mVpp
最大輸出電壓 @ HiZ	3.0V	325mV
工作電壓	9-12VDC ±10%	9-12VDC ±10%
工作電流	<200mA	<200mA
輸出接頭	SMA	SMA
輸出阻抗	50Ω	50Ω
輸出耦合方式	DC	DC
工作溫度	-20~60℃	-20~60℃
存儲溫度	-40~85℃	-40~85℃
外形尺寸	60mm x 50mm x 32mm	60mm x 50mm x 32mm
質保年限	1年	1年
售后支持	免費遠程技術支持	免費遠程技術支持
價格	價格優惠，請咨詢	價格優惠，請咨詢

---

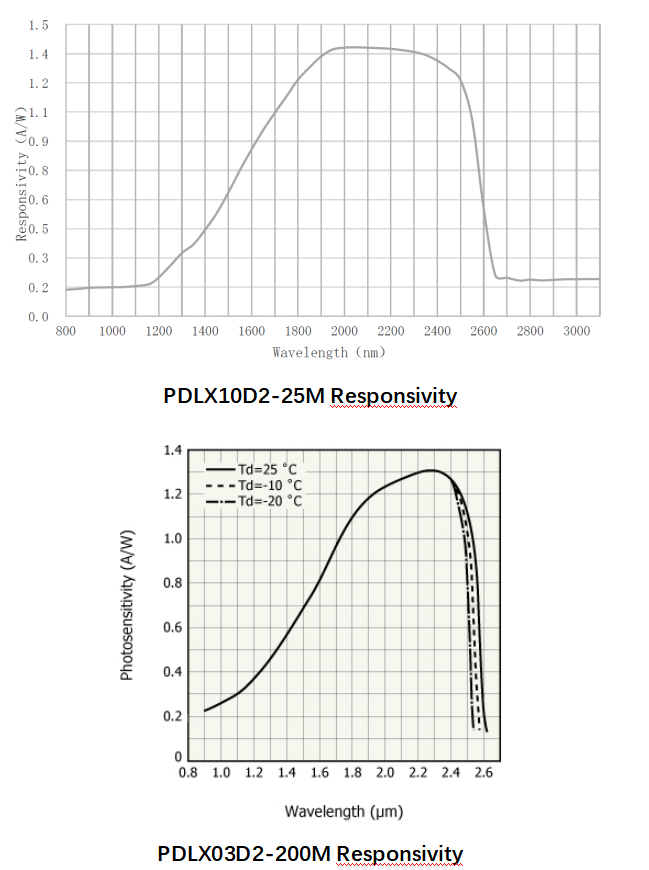

響應曲線

---

外形尺寸
