Mini-DVS模塊小型化DVS模塊便攜式尋線儀DVS模塊

產品概述：

關鍵詞： DVS模塊

產品型號：Mini-DVS

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

概述

Mini-DVS 一體化模塊是一款小型化分布式光纖振動傳感產品。模塊集成光源、調制、模擬信號輸出單元，具備體積小、低功耗、噪聲低、穩定性高、易于集成等特點，可適用于多種分布式監測場景。

特性

小型化一體結構
低功耗
支持長距離光纖監測
高穩定性和高可靠性

應用

光纜線路監測與維護
橋梁與隧道結構監測
地表及環境振動監測
周界入侵監測
油氣管道安全監測

性能參數

模塊參數	最小值	典型值	最大值	單位
測量距離			20	km
脈沖寬度	10	100		ns
預熱時間		<5		Min
工作電壓	4.9	5.0	5.2	V
功率		2		W
工作溫度	-20		60	℃
存儲溫度	-30		70	℃
工作波長		1550.12		nm
輸出功率		100		mw
線寬		<3		kHz
邊模抑制比		50		dB
消光比	50			dB
光纖類型	SM-9/125
輸出光纖接頭類型	FC/APC

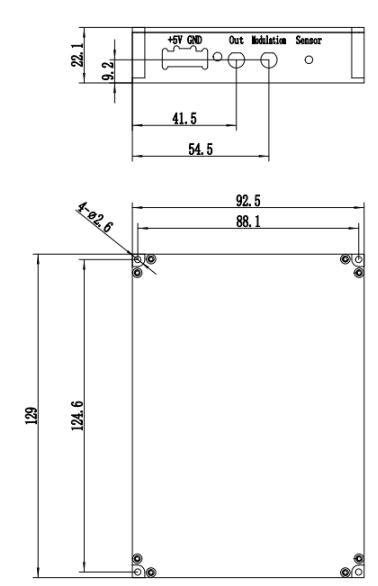

機械尺寸圖

以下為Mini-DVS一體化模塊的尺寸圖，其整體尺寸為 124.6*92.5*22.1mm（不含連接器及光纖）。

接口定義

Mini-DVS一體化模塊接口定義如下表。

接口類型	絲印	說明
綠色插拔端子	+5V	直流電源+5V供電
綠色插拔端子	GND	直流電源GND
SMA	Out	模塊通道輸出電壓信號接口
SMA	Modulation	調制信號輸入接口（3-5V）
光纖接口	Sensor	傳感光纖接口（FC/APC接頭）

開箱檢查

打開產品包裝盒，對照下面表格，確認包含下列附件，如果有缺失，請及時聯系我們。

名稱	數量
Mini-DVS一體化模塊	1
5V電源模塊	1
供電線	1
SMA射頻線	2
產品測試報告	1
用戶手冊	1
產品合格證	1

訂貨信息

產品類別	探測距離	通道數
GY-Mini-DVS：Mini-DVS一體化模塊	20：20km	1:1通道

例如：探測距離為20km，1通道的Mini-DVS模塊，具體型號為：GY-Mini-DVS-20-1

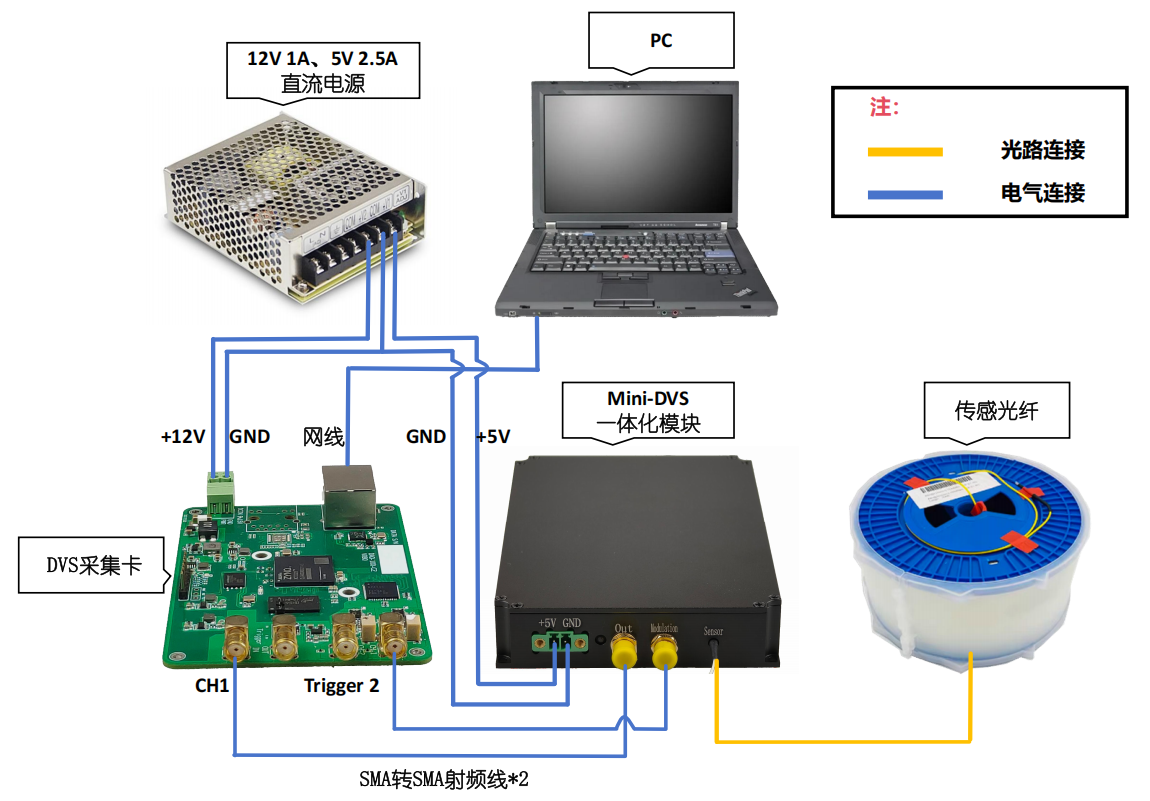

接線示意圖
