DTS專用雙通道APD光電轉換器
產品概述：APD-DTS是一款分布式光纖測溫專用的雙路雪崩光電探測器，內部繼承進口低噪聲放大器、升壓電路以及溫度補償電路，具有增益高、響應速度快等特點。
產品型號：DTS-APD
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
介紹：
APD-DTS是一款分布式光纖測溫專用的雙路雪崩光電探測器，內部繼承進口低噪聲放大器、升壓電路以及溫度補償電路，具有增益高、響應速度快等特點。模塊采用單電源供電，方便集成，輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，最大帶寬為100MHz。
特性
- 覆蓋波長范圍1000-1700nm
- DTS專用，雙通道
- M因子溫度補償
- 連接到單模（SM）或多模（MM）光纖
- FC光纖輸入頭
- 支持定制
應用
- 拉曼光纖溫度監測系統DTS
- OTDR
規格參數：
| 型號 | DTS-APD-150M |
|---|---|
| 材料 | InGaAs |
| 波長范圍 | 1000-1700nm |
| 輸入接口 | 帶FC/APC接頭的多模光纖 |
| 響應度 @M=1 | 0.9A/W @1550nm |
| 帶寬b | DC-150MHz |
| 上升時間b | 2.5ns |
| 增益a | 3.2x10^7V/W |
| 飽和光功率 | 108nw |
| 噪聲等效功率 | 0.28pW/√Hz |
| 最大輸出幅度a | 4V |
| 工作電壓 | 9-12V |
| 工作電流 | <500mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作溫度 | -10~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于50Ω負載
b 對于高阻負載
響應曲線
備注：響應曲線為典型值，僅供參考。

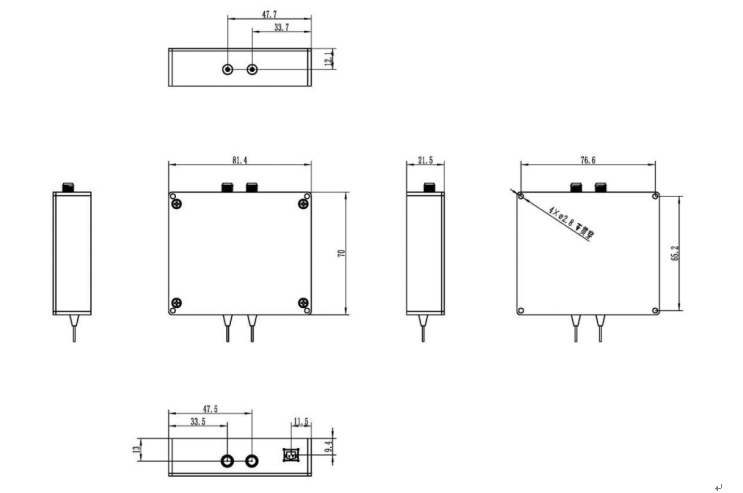

機械圖紙
發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | SMA轉SMA射頻線 | 2 | 根 | |
| 3 | 電源適配器 | 1 | 個 | 9V，配一根轉接線 |
DTS系統推薦模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|

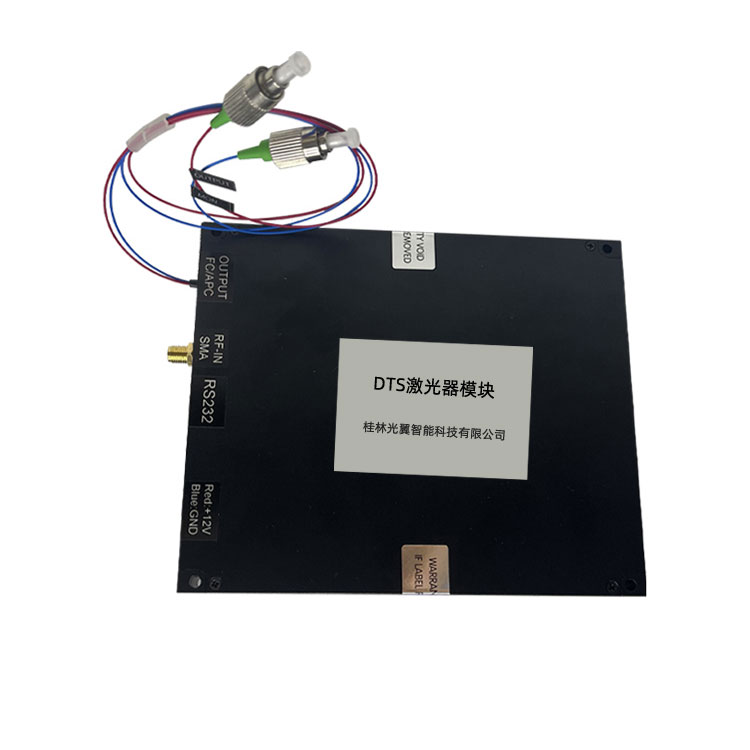

 | DTS用脈沖激光器 | 型號：GY-LASER-1550-30，1550nm，最大功率峰值：30W |
