第五章 軟件調試
2023年10月20日 02:00
5.1上位機軟件調試
（1）運行上位機軟件“Dual-DVS.exe”；
（2）打開上位機軟件后進入如下界面，選擇模塊連接的對應串口，點擊“打開串口”；

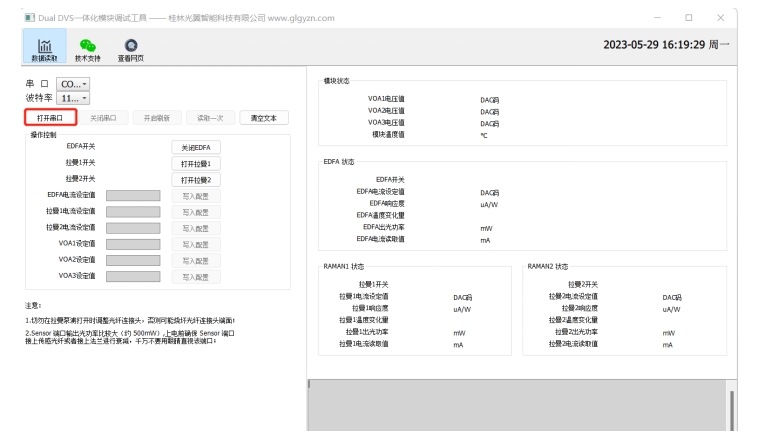

【圖5-1】串口開關

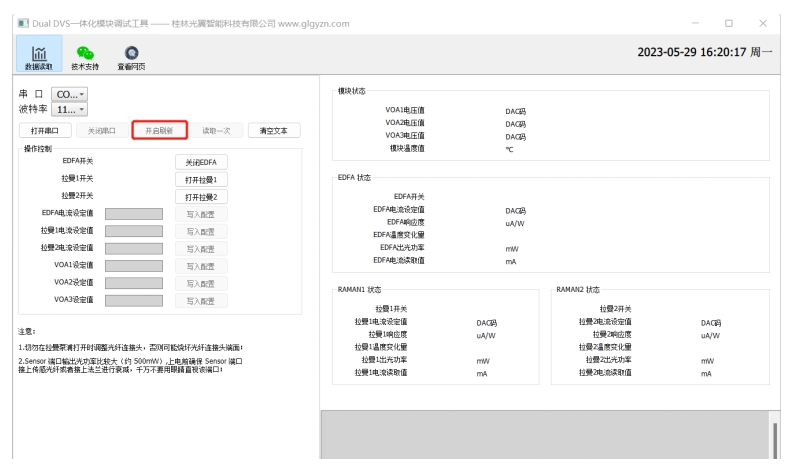

（3）點擊“開啟刷新”可以獲得模塊內部參數，如模塊溫度、脈沖EDFA狀態、拉曼放大器狀態等；
（4）通過“寫入配置”按鈕可以重新設定和調整模塊參數，根據連接光纖的長度和實際信號狀態對參數進行合理調整，并且可以通過“打開/關閉EDFA”、“打開/關閉拉曼1”控制模塊內部各激光器的輸出；

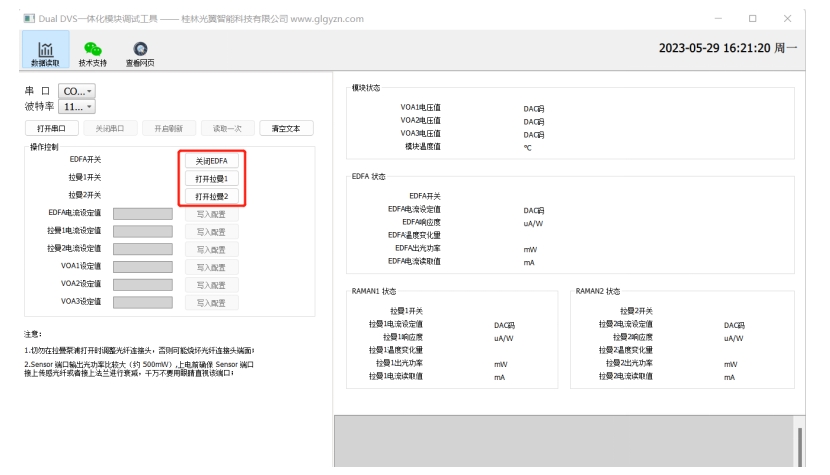

【圖5-3】EDFA、Raman開關
（5）參數設置表
【表5-1】建議設置參數表（以測試報告為準）
| 名稱 | 建議設置值（40Km） | 設置范圍 |
|---|---|---|
| EDFA電流設定值 | 110 | 70-300 |
| Raman電流值 | 2000 | 0-4000 |
| VOA電壓值 | 2500 | 0-4000 |
（6）軟件下載地址：http://m.lalapji.cn/das-module
注意事項：
u 參數設定范圍詳見參數設置表，請勿超范圍設置參數；
u 一體機不使用時，最好關閉拉曼泵浦輸出，避免大功率輸出對人體造成傷害或者損傷光纖連接頭；
u 通常只需根據光纖長度和信號狀態調整EDFA電流和拉曼電流，當光纖長度小于30km時不建議打開拉曼泵浦；
5.2 測試DEMO軟件調試
（1）確認一體機已連接外部傳感光纖；
（2）運行DEMO軟件“DAS_demo.exe”（打開軟件后，自動開始采集數據，并進行解調。
進行采樣設置或解調設置時，先點“停止采集”，參數設置完成后，“再點開始采集”）；
（3）采樣設置：用戶可根據實際情況，對照【表5-2】進行脈沖頻率設置、對照【表5-3】
進行脈沖寬度設置、對照【表5-4】進行采樣點數設置；

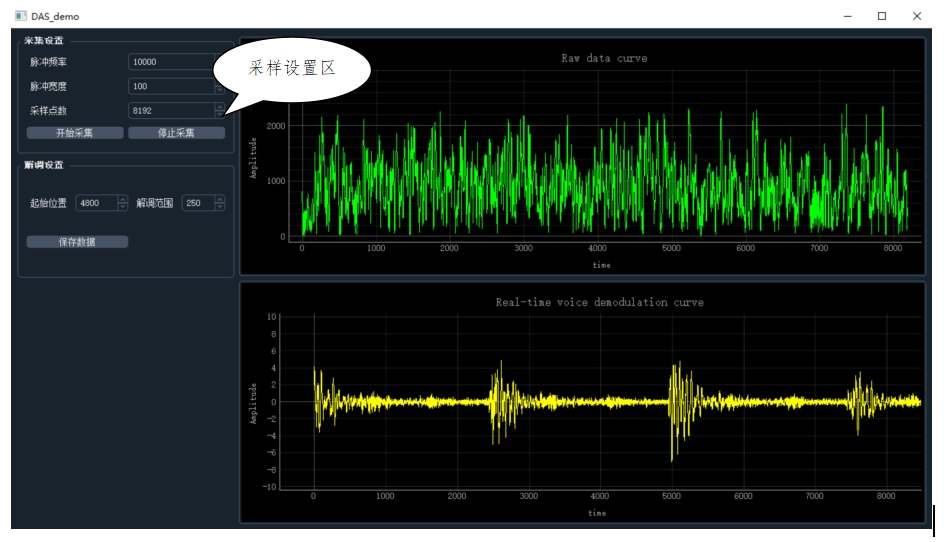

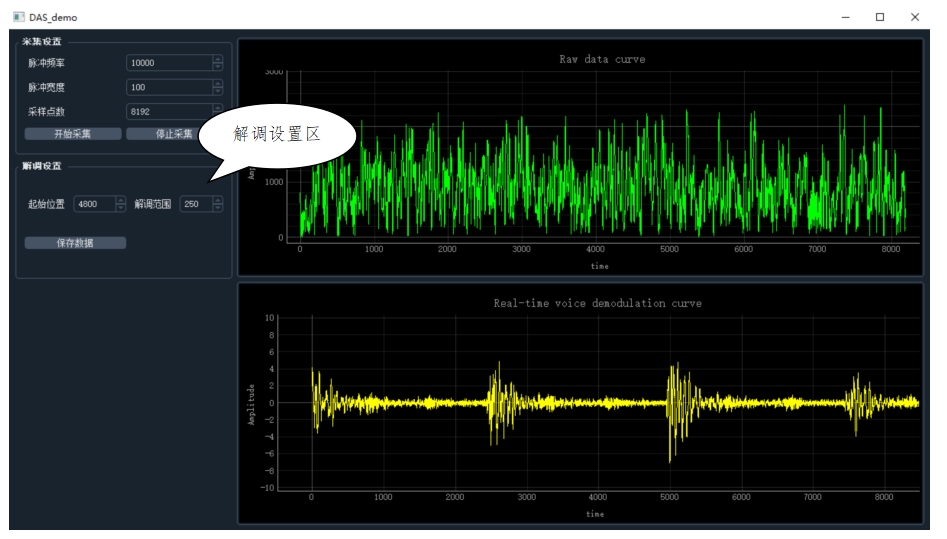

【圖5-4】采樣設置
【表5-2】脈沖頻率-光纖長度對照表
| 脈沖頻率 | 10kHz | 8kHz | 4kHz | 2kHz | 1kHz |
|---|---|---|---|---|---|
| 光纖長度 | 8km | 10km | 20km | 40km | 80km |
| 例：外接光纖長度30km，您應設置光纖長度大于30km的脈沖頻率，如2kHz、1kHz的脈沖頻率。 | |||||
【表5-3】脈沖寬度-分辨率對照表
| 脈沖寬度 | 200ns | 100ns | 50ns | 20ns | 10ns |
|---|---|---|---|---|---|
| 分辨率 | 20m | 10m | 5m | 2m | 1m |
| 例：聲源輻射范圍15m，您應設置分辨率小于聲源輻射范圍的脈沖寬度來精確空間定位，如100ns。 | |||||
【表5-4】采樣點數-采樣范圍對照表
| 采樣點數 | 8192 | 4096 | 2048 | 1024 |
|---|---|---|---|---|
| 采樣范圍 | 3.27km | 1.63km | 0.82km | 0.41km |
| 例：以一體機為起點,采樣顯示3km范圍內光纖上的信號，您應設置采樣范圍大于3km的采樣點數，如8192；注：采樣點數8192是測試DEMO軟件的設置上限，不是模塊的性能極限；計算公式：采樣范圍=采樣點數*0.4m； | ||||
（4）解調設置：用戶請根據聲源位置，設置解調參數；
計算公式：起始位置=點數*0.4m，解調范圍=點數*0.4m；
例：聲源位置在2000m（5000點）處，可以將起始位置設置為1950m（4875點），解調范圍100m（250點），意為“軟件解調1950m～2050m光纖段聲源信號”。

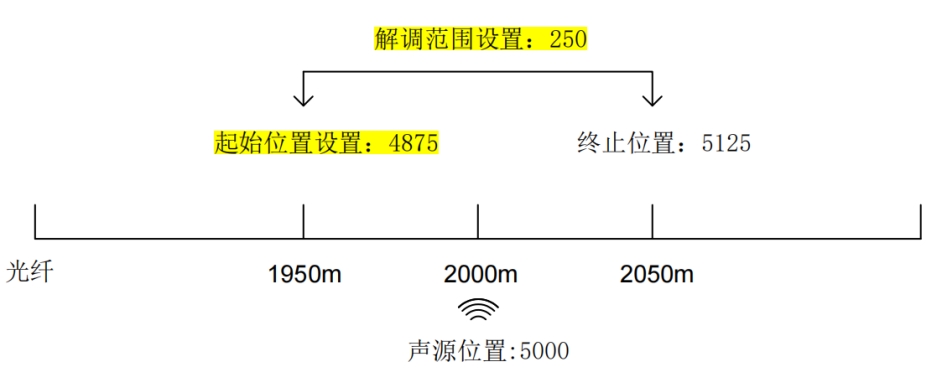

【圖5-5】解調設置示意圖
（5）打開光纖處聲源，軟件解調聲音清晰，調試完成（注意：聲源和解調聲音距離過 近時會產生自激現像，請佩戴耳機）。
注意事項：
u 參數設定范圍詳見參數設置表，請勿超范圍設置參數；
u 一體機不使用時，最好關閉拉曼泵浦輸出，避免大功率輸出對人體造成傷害或者損傷光纖連接頭；
u 通常只需根據光纖長度和信號狀態調整EDFA電流和拉曼電流，當光纖長度小于30km時不建議打開拉曼泵浦；
