屬性	FLD01	FLD02
材料	Si	Si
光譜范圍	190-1000nm	190-1000nm
輸入接口	自由空間（可選配FC/APC）	自由空間（可選配FC/APC）
光敏面直徑	2.4x2.4mm	2.4x2.4mm
響應度	0.36A/W @720nm	0.36A/W @720nm
增益	10^6V/A	10^9V/A
采樣間隔	40-1000ms	/
ADC位數	12bit	/
輸出擺幅	/	5v
最小光功率 @720nm	3.5nW	0.14nW
飽和光功率 @720nm	14nW	14nW
工作電壓	9-12VDC
工作溫度	-20~65℃
存儲溫度	-40~85℃
外形尺寸	60mm x 50mm x 32mm（長x寬x厚，不含連接器）

接口定義

序號	定義	顏色	備注
1	VCC（9-12VDC）	紅	電源
2	GND	黃	電源
3	TXD（探測器模塊發）	藍	RS-232
4	RXD（探測器模塊收）	黑	RS-232
5	GND	棕	RS-232

---

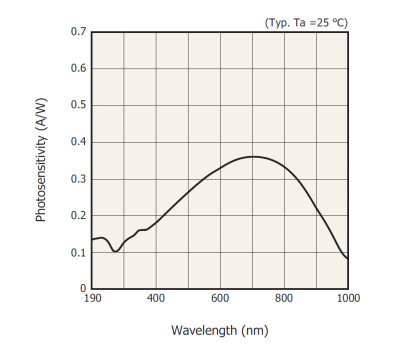

響應曲線

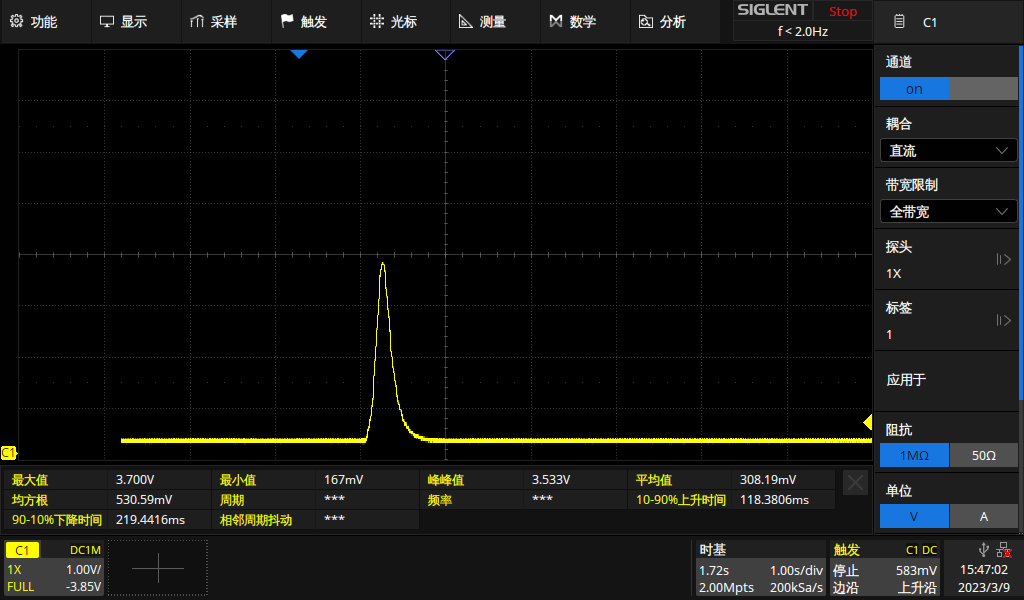

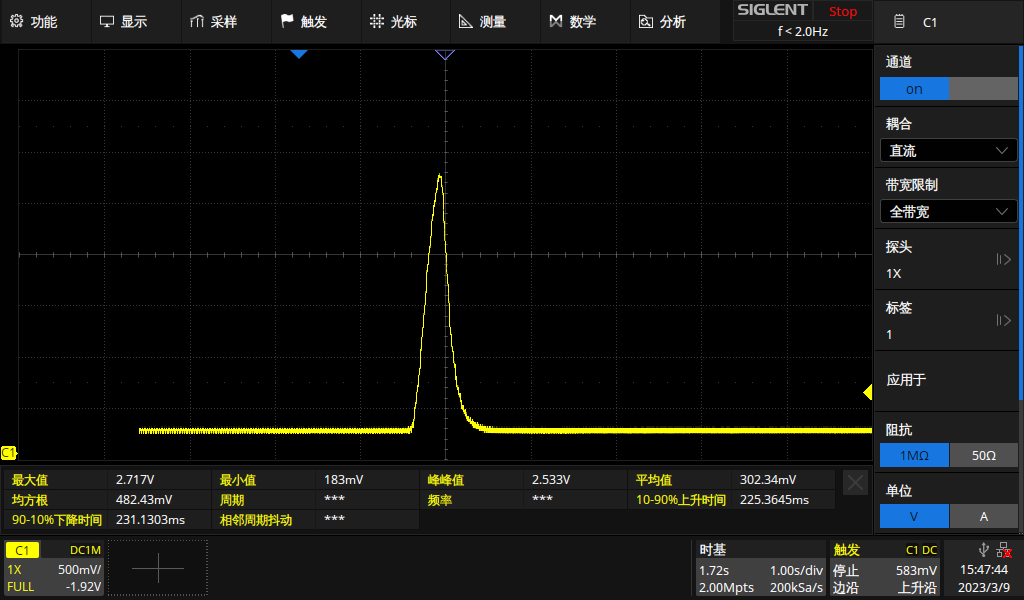

示波器截圖

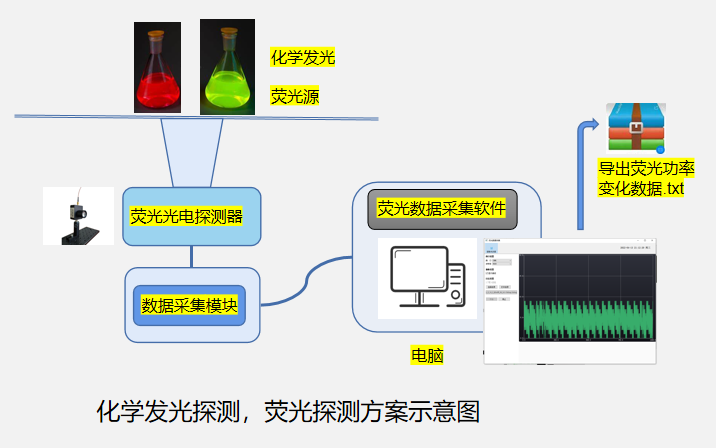

化學發光探測，熒光探測方案示意圖

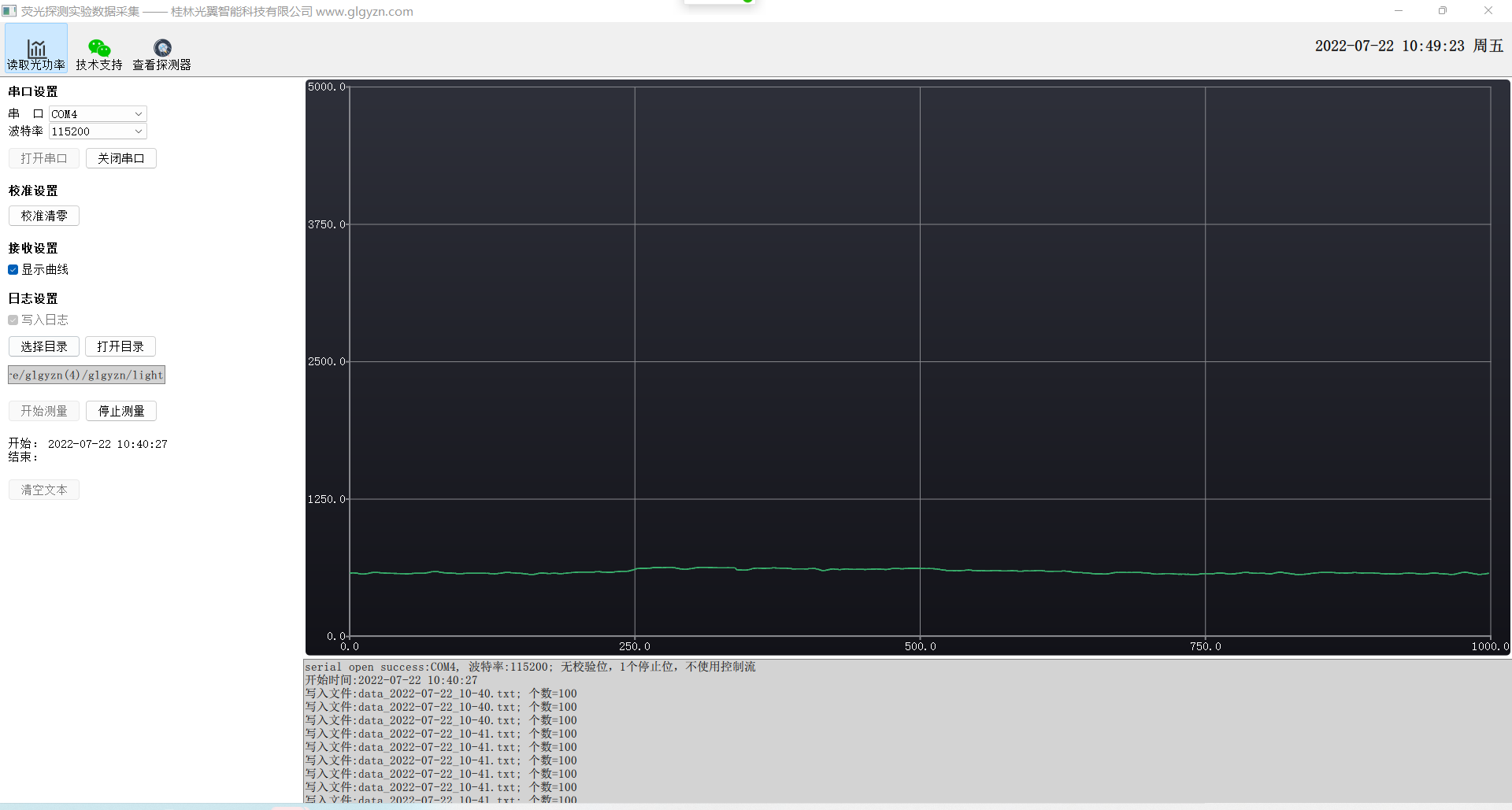

化學發光，熒光探測數據采集軟件圖

熒光采集軟件功能說明

• 采集軟件與探測器模塊配合使用，采用串口通信，采集周期100ms
• 光功率強弱數據值采用曲線展示
• 數據保存至本地目錄，格式為文本格式，方便導入第三方軟件分析及查看
