防區型光纖振動周界安防系統
系統采用普通的鎧裝光纜作為振動傳感器，實現對振動信號的探測。 可通過將振動光纜沿圍欄、埋地及嵌入墻體的敷設方式，實時感應振動光纜周圍環境的振動信號。
一、 系統簡介：
桂林光翼智能的防區型光纖振動周界安防系統由DVS-100X系列防區型光纖振動入侵報警主機、振動光纜及光纖防區分割包等組成。系統采用普通的鎧裝光纜作為振動傳感器，實現對振動信號的探測。 可通過將振動光纜沿圍欄、埋地及嵌入墻體的敷設方式，實時感應振動光纜周圍環境的振動信號，將振動信號傳遞至光纖振動入侵報警主機，經信號提取、波形分析及智能化的行為判別，識別出不同的入侵類型，對人員攀爬、翻越、破壞柵欄或墻體等異常振動事件進行防區定位并告警。同時，該系統可以與視頻監控、聲光報警等系統實時聯動，真正實現全方位、全時段防非法入侵監控，并可遠程值守。
桂林光翼智能的DVS-100X系列防區型光纖振動周界入侵安防系統由公司完全自主研發、生產。產品模塊化設計，性能穩定、功耗低；具有無源防爆、抗電磁干擾、對環境要求低、使用壽命長、安裝維護簡單，隱蔽性好等優勢。
二、測量原理：
防區型光纖振動入侵報警系統基于激光干涉原理。 由光纖振動系統主機內嵌的相干激光器發送的一束傳輸光信號，經引導光纖傳輸至防區分隔包分光后進入探測單元的感應光纜中傳輸，當感應光纜區域受到外界侵?jǐn)_時會產生振動波，微小的振動使得感應光纜中傳輸?shù)墓庑盘栂辔话l(fā)生變化，經通信光纜回傳到系統主機光探測器解調后還原振動波的信號，經過數據采集以及分析處理后，可以對相應的入侵事件輸出報警信號。
三、系統特點
- 本質安全：室外光纜、器件無需供電，光纖本征無源防爆，無需防雷、防電磁干擾措施；
- 誤報/漏報率低：通過智能軟件算法，過濾掉風雨天、小動物等環境因素和其他非入侵事件的干擾；
- 探測率高：即時報警，響應時間低于2秒，并可聯動視頻監控，實時捕捉入侵現場畫面；單次觸發（觸碰光纜、人工挖掘、機械施工等）的探測率＞99.7%，多次觸發的探測率=100%；
- 環境適應性強：性能穩定，抗干擾能力強，能排除自然界干擾，系統采用無金屬專用光纜作為分布式傳感器，無任何信號輻射，與電磁、射頻、無線信號、高壓靜電場等各種信號場互不干擾，在惡劣的環境下都能正常工作。光纜在傳輸過程中損耗小、穩定性高，設備外殼采用工程塑料制造，具有防水、防腐、耐壓、耐沖擊的特點。
- 施工方便靈活：可適應各種地形地貌、氣候環境，且安全性好、隱蔽性高；因前端設備不用鋪設電源信號線路，所有室外部件均為無源器件，可做到免維護，可利用現有同溝光纜，感應光纜可直接埋在監測點周邊，與標準的單模光纜兼容,減少施工成本，同時也避免了線路老化造成的系統故障，減少維護成本。
四、技術指標
| 指標名稱 | 值 |
|---|---|
| 工作電壓 | AC（220V?50Hz） |
| 最大功耗 | 20W（滿配） |
| 感應介質 | 普通單模通信光纜?使用壽命預計15年 |
| 防范作用 | 預警監控/時實報警 |
| 報警類型 | 光纜振動／斷纖報警 |
| 告警靈敏度 | 可調 |
| 響應時間 | <=2S |
| 報警方式 | 開關量，各類通信協議 |
| 報警對象 | 視頻聯動，燈光聯動，聲光報警器聯動等 |
| 防區數量 | 2-16 |
| 防區類型 | 鐵藝護欄，墻體護欄，草地，地毯等 |
| 探測范圍 | <=20km（推薦50-300m) |
| 干擾應用 | 多緯參數設置，具備防干擾模式 |
| 工作溫度 | 室內0-40度，室外-25-70度 |
五、軟件界面

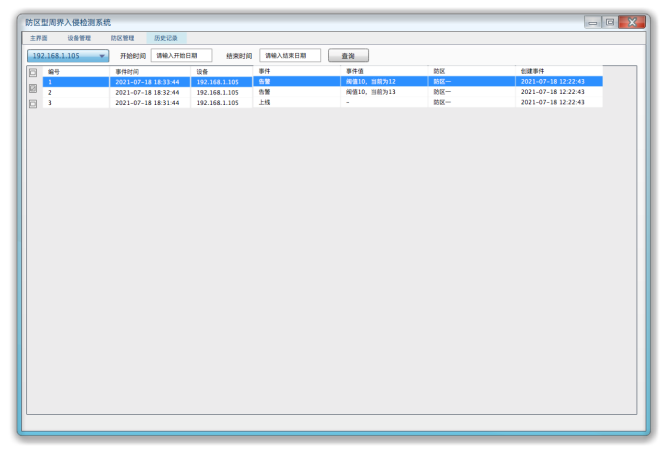

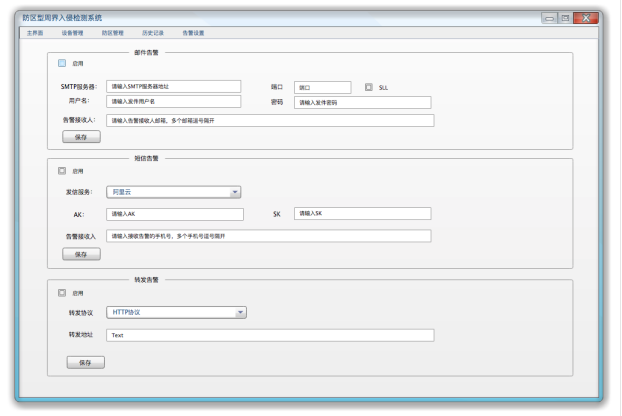

桂林光翼智能科技有限公司提供友好的用戶界面、操作簡單的入侵監測應用軟件；該軟件主要包括：監測告警主界面、地圖可視化、設備管理，防區管理，告警歷史等功能模塊。提供地圖可視化界面，將告警光纜位置映射到地圖界面上，形象直觀，能快速定位告警防區位置。

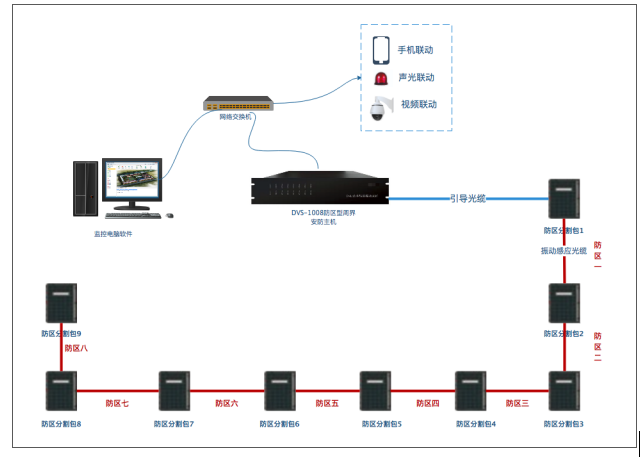

六、系統結構
系統主要組成：防區型光纖振動入侵安防系統主機 + 監控軟件 + 振動感應光纜 + 光纖防區分割包
