產品研發背景

光翼智能作為DAS廠商日常對接非常多的科研用戶，我們針對Φ-OTDR系統的搭建有不同的產品解決方案，有采用獨立模塊搭建的方案，也有集成好的DAS一體化模塊方案。采用分離模塊化搭建，對用戶的動手能力要求很高，要求細心和接線完好，否則很容易導致光纖折斷或光器件供電短路等問題。

我們?nèi)绾谓鉀Q

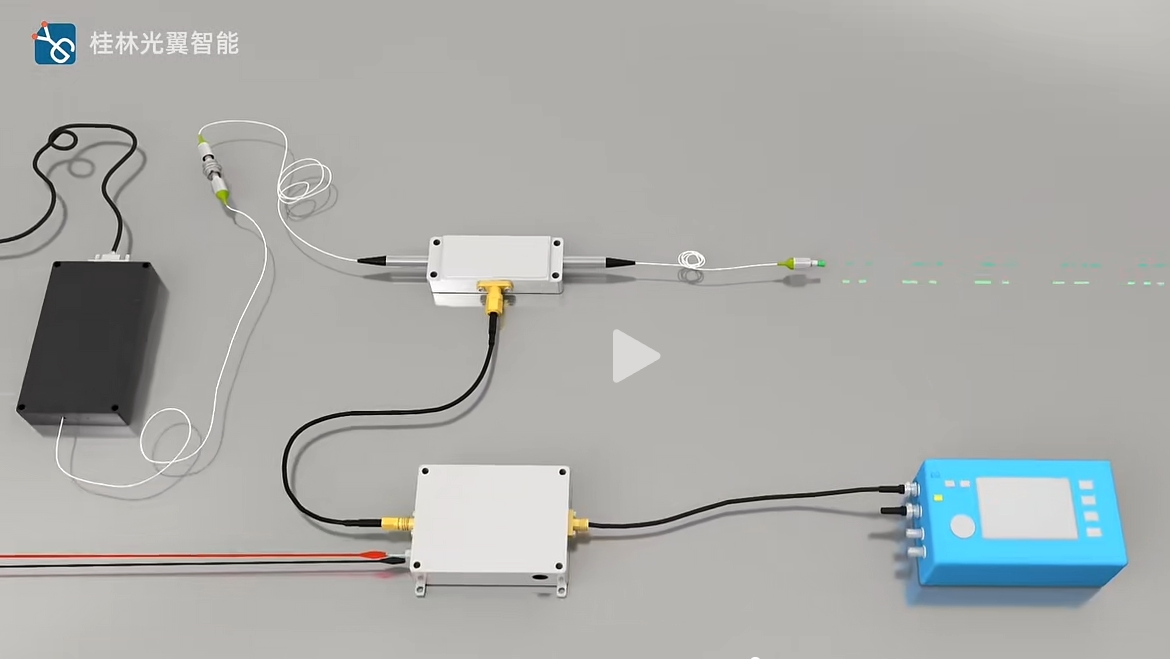

針對這種情況，我們推出DAS-EDU教學儀器，該教學儀器把所有模塊組件集成在一個400*290*73mm的鋁合金的外殼結構中，面板采用高透亞克力，讓用戶能夠清楚看到系統的各個部件組成。并在亞克力面板上繪制有系統接線原理圖，方便用戶對系統理解。為了增強用戶的動手能力，我們把模塊組件的連接頭全部預留在儀器外殼一側，用戶可以親自動手進行連接，加深理解。

產品特點

• 系統原理圖清晰明了，并能看到各個核心組件的外觀形狀及走向
• 分布式光纖聲傳感系統，能夠測量長距離的光纜振動信號
• PZT振動信號定量還原
• 聲音監測信號實時還原并播放
• 配套3D教學動畫，加深用戶對系統原理的理解
• 預留外置接口，鍛煉學生動手能力
• 全鋁合金包圍外殼，防呆操作，是的儀器設備不易損壞

適合應用實驗

1. 作光源使用，可以輸出中性波長為1550.12nm的3k窄線寬激光器，輸出光功率10mW
2. 把光源功率進行衰減使用，輸出光功率從10mW往下進行衰減。
3. 脈沖光產生，根據調制信號輸出對應的脈沖光。
4. 80M光移頻實驗
5. 脈沖光放大實驗
6. 光拍頻拍頻實驗
7. 平衡探測器探測實驗
8. Φ-OTDR系統實驗

9. DAS分布式光纖聲傳感聲音還原
10. PZT振動信號定量還原
11. 周界圍欄振動監測實驗
12. 管道泄漏實驗?zāi)M
13. 長距離振動信息提取及分析實驗
14. .....等應用場景

更多實驗套裝定制

光翼智能作為分布式光纖傳感系統的上游廠商，可以針對廣大高?？蒲袉挝?，根據需求進行定制教學實驗套裝（DTS，DAS，BOTDR/BOTDA等系統）。
